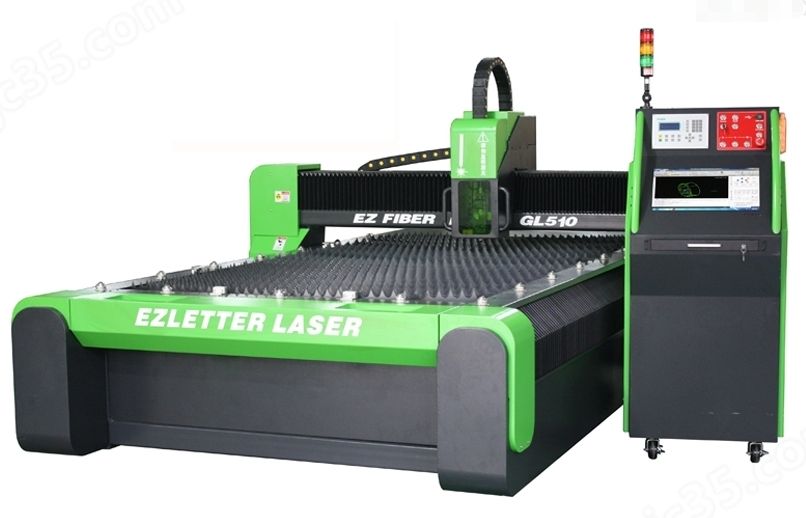

易字光纤激光切割机-GL系列产品概要
易字数控光纤激光切割机是高科技激光技术和易字数控的双丝杆螺母驱动创新设计的结合。易字数控光纤激光切割机具有的切割质量，极快的切割速度，极低的切割和维护成本，是您金属切割的选择!进口激光器，龙门双驱动，强劲高效的进口齿轮齿条传动结构，让切割性能及稳定性再度升级，搭配自定式夹具系统让您领略它的高精度、高质量、高稳定性，易字数控激光切割机让汽车配件、机箱机柜等加工领域加速前进;也将开创着五金加工、广告礼品等行业新的未来!
标准配置
机械结构简述
1.采用龙门结构，台面静止、龙门架移动。
2.整机采用矩形管焊接，退火去应力热处理后精加工。
3.XY采用进口直线导轨和斜齿轮齿条传动，X轴采用双驱动方式,Z轴采用进口滚珠丝杠传动。
4. Z轴的伺服电机和滚珠丝杠之间采用德国钢制联轴器直联技术，这样即使在强力切削情况下，也能保证很好的刚性和定位精度。
5. Z轴丝杆采用中国台湾双支撑座，Z轴的滚珠丝杆在两端都使用一组背对背角接触推力球轴承进行支撑。
6. 配日本安川(YASKAWA) 全数字化交流伺服驱动系统， Z轴驱动带制动器。
7. 整机采用了进口材料制作的柔性防护罩，不易沾上切屑而影响精度或者损坏。
电气部分简述
1、采用德国IGUS柔性电缆及全封闭的拖链系统。
2、电柜内的其它元件采用YASKAWA 、ABB 、FINDER 、WAGO、SUNX、LAPP进口品牌。
控制系统
采用优秀的CypCut激光切割控制系统，集文件读取、设计、输出和加工控制为一体，软件即可完成从设计到加工的全过程。软件提供丰富的激光切割工艺参数，灵活的排样及刀路编辑能力，引入引出、桥接、共边、光斑补偿、曲线平滑、分割、合并、自动区分内外模等功能，支持CO2、YAG，提供随速PWM实时功率调节，渐进穿孔防爆孔等特殊工艺。
自动转换气体系统
采用高压气体自动转换系统，当客户需要在氧气、氮气或者空气之间转换时，只需要在操作系统中轻轻点一下鼠标即可，不需要人工换气。
台面升降系统
台面上有3-5个可以自动升降的钢辊，上材料时升起来，放好材料后降下去，上下料简单方便。
自动跟踪系统
1.采样率1000次每秒。
2.跟随速度可达500毫米/秒。
3.静态检测精度0.001毫米，动态响应精度0.02毫米。
4.支持网络通讯，U盘在线升级。
5.支持碰板报警，板材缺失报警，有效防止激光头的意外碰撞。
6.支持边缘检测及自动寻边切割，支持蛙跳式上抬，分段穿孔，上抬高度任意设置。
7.一键式标定过程，操作快速简单方便。
8.信号传输线缆长度达100时，信号不衰减，抗力强。
激光器及切割头
1、光纤激光器，具有切割成本低、切割质量好、切割速度快、维护成本低特点。
2、切割头带自动跟踪系统。
3、分区抽风排烟系统。
4、精密不锈钢内胆水冷却机。
规格参数
型 号(Model)GL510、GL2030、GL2040
可加工区域(Size)1.5m x 3.0m2.0m x 3.0m2.0m x 4.0m
激光器(Laser)IPG光纤激光器/GW光纤激光器
激光器功率(Laser Power)1KW/1.5KW/2KW/3KW可选(Option)
激光波长(Laser Wave Length)1070nm
切割厚度(Max Cut Thickness)1000W:不锈钢(Stainless Steel)6mm、碳钢(Steel)8mm
参考速度(Ref Cut Speed)1000W:1mm不锈钢 20m/min
双丝杆驱动(X-dual Ballsrew)√
伺服系统(Servo)安川 Yaskawa
切割速度(Max Speed)30m/min
横梁高度(Z Clearnce)150mm
控制系统(Controller)CypCut激光切割控制系统
抽风排烟分区(Vacuum Zone)2
整机功率(Power)380V/20A
重量(Weight)2500KG3000KG4000KG
