经济型光纤激光切割机

经济型光纤激光切割机

328
规格/型号:GX1530F
品牌:广旭数控
应用领域:材料制备
产地:浙江 - 杭州
厂家/供应商:浙江广旭数控设备有限公司
咨询电话::0571-87209825(请说明信息源自“中冶有色网”)
更新时间:2025-05-22
级别:待认证

经济型光纤激光切割机说明介绍

经济型光纤激光切割机

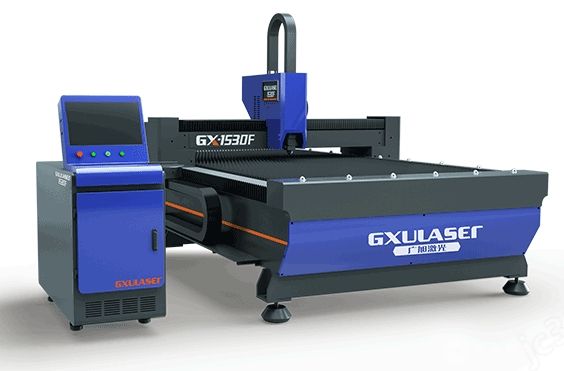

经济型光纤激光切割机 GX1530F


光纤功率 / Laser Power1000W-3000W

激光波长 / The Laser wavelenght1070nm

最小线宽 / Min.Line Width0.1mm

重复定位精度 / Repeat position Accuracy±0.05mm

切割范围 / Cutting range1500 × 3000mm

切割厚度 / Cutting thickness≤ 6mm

瞄准定位 / Aimed and positioning红光(Red light)

电力需求 / Power supply380V/50HZ

冷却方式 / Cooling mode水冷(water cooled)

设备重量 / N.W.3000KG

外形尺寸 / Outline size长/L (4800mm) 宽/W(2300mm) 高/H(2100mm)


工业式焊接结构机身

工业式焊接结构机身,经淬火,回火去应力处理后,台平面与安装孔位由高精龙门铣一次加工而成


进口研磨级滚珠丝杆

采用进口研磨级滚珠丝杆、进口高精度直线导轨,精度高


伺服驱动控制

采用伺服驱动控制,扭力更强,运行速度更快、更平稳


跟随式抽烟系统

跟随式抽烟系统,抽烟效果好,节约能耗


激光切割头

采用国内激光切割头及激光镜片,聚焦光斑更小,切割线条更精细,工作效率更高,加工质量更好


激光切割CNC控制系统

专业的激光切割CNC控制系统,拥有智能排版功能,操作更简单、效率更高


核心技术


床身(1530F)

采用工业床身结构,床身及龙门经高温淬火,回火去应力处理,齿条、导轨安装平面和安装孔位由大型高精度加工中心一次成型,精度要求在3um以内,保证了机床的强度及几何精度寿命。

横梁(1530F)

整体钢模压力铸造,经过人工时效及固溶处理后精加工,使横梁的整体性、刚性以及表面质量非常优良。同时具有良好的韧性及延展性。 便于加工时的高速运动。同时具有高度灵活的特点,在满足精度的情况下,可实现各类图开的高速切割。 让设备拥有更高运行速度、更高精度。

导轨齿条

采用进口研磨级滚珠丝杆,进口高精度直线导轨,ATLANT 齿条采用磨削制齿工艺,为目前批量生产所达到的精度。

系统

采用专业的激光切割 CNC 控制系统,专门针对钣金加工行业推出的一款全功能的开环控制系统,支持三级穿孔、分段或渐进任意组合,支持飞行切割、蛙跳、补偿、引刀线、微连、预穿孔,带膜切割等基本工艺。轨迹精度0.03mm,定位精度 0.001mm,重复定位精度 0.003mm, 切割速度50m/min, 加速度 1.5G。


伺服电机减速机

采用交流伺服电机具有高速、高精、高响应、运行安静平稳等优势;可实现精确的位置控制、速度控制、转矩控制。采用进口精密行星减速机,具有体积小、噪音低、输出扭矩高、运行平稳、寿命高。

光纤激光器

采用第三代单模组连续光纤激光器,具有更高的光电转换效率(> 30%),更好、更稳定的光束质量,更强大的抗高反能力,同时引入优化的第二代光纤传输系统,保证在厚板切割方面达到更稳定、精密的切割效果。该光纤激光器适用于多种应用场合:切割、焊接、打孔、医疗器件加工等,切割的板材切缝窄且断面光亮。

光纤激光切割头

采用 GXULASER 光纤激光切割头,配置光纤专用激光切割头与电容非接触式自动跟踪系统,可以自动调整的焦距,保证整板的切割效果,避免了材料不平整时,焦距变化问题引起的材料报废。


应用领域

应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、粮食机械、纺织机械、工程机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、装饰、广告、金属对外加工等,各种 制造加工行业。


试用材料

主要应用于切割碳钢、硅钢、不锈钢、合金、钛合金、镀板、酸洗板、镀铝锌板、等多种金属材料的切割
