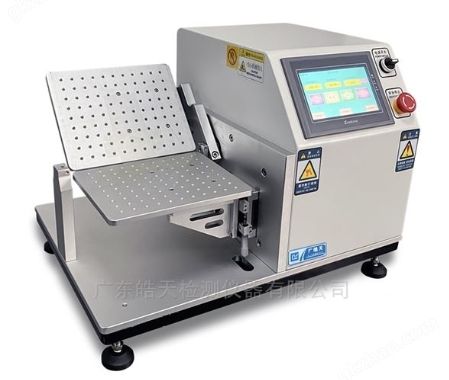

折弯试验机|折叠屏铰链排线耐久性检测设备
专为折叠屏手机/平板铰链排线设计,模拟0-180°动态弯折及高频开合场景,支持R0.38-R5mm曲率调节,可编程控制弯折速度(1-60次/分钟)、角度偏差(±0.05°)及内置高精度电阻监测模块(±0.01Ω),实时捕捉
铜箔断裂、焊点脱落等失效信号,符合IPC-JEDEC-9704折叠屏测试标准。
详情介绍
核心功能
动态弯折模拟:复现折叠屏每日开合50+次的高频使用场景,测试循环9999万次;
精密参数控制:支持R0.38mm微曲率调节(行业最小弯折半径);
多环境耦合测试:选配温湿度箱,验证-40℃极寒折叠、85℃高温弯折性能;
智能失效诊断:实时监测电阻/电容变化,自动标记断裂位置并生成故障热力图。
技术参数
弯折角度:0-180°(精度±0.05°)
弯折速度:1-60次/分钟(可编程)
横向错动:±5mm(模拟设备跌落形变)
电阻监测:0.01Ω~10MΩ,分辨率±0.01Ω
温湿度范围:-40℃~85℃ / 10%~95%RH(选配)
认证标准:IPC-JEDEC-9704、IEC 61215-2-6
应用场景
折叠屏手机研发:验证UTG玻璃下FPC排线的10万次折叠寿命;
铰链供应商质检:检测铰链开合对排线的挤压形变(±0.1mm精度);
售后故障分析:定位折叠屏闪屏/触控失灵的根本原因(铜箔断裂或焊点失效)。
客户价值
降本增效:提前发现设计缺陷,避免量产后退货损失(单项目节省超200万元);
加速认证:输出符合三星/华为等厂商的弯折测试报告,缩短客户审核周期;
数据驱动:提供弯折次数与电阻变化关系曲线,指导FPC走线优化。
服务支持
免费提供《折叠屏排线失效案例库》(含27种典型故障模式);
24小时远程技术支持,48小时到厂调试;
2年核心部件质保,终身软件升级。
