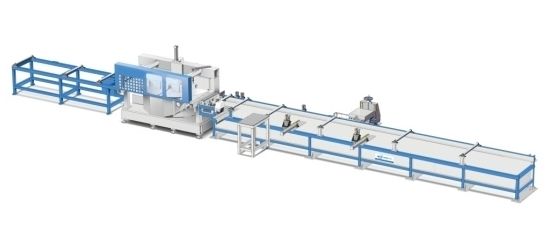

全自动数控送料切割锯有三部分组成 A、定尺部分 B、锯切部分 C、扡料部分
A、定尺部分
1、采用数控自动定尺方式实现长度调整，自动锁紧，无需人工锁紧
2、定尺架拖料宽度是600mm
3、采用齿轮齿条传动，定位速度快，重复定位精度高
B、锯切部分：高精度数控旋转单头切割锯
高精度数控旋转单头切割锯性能及配置
1、工作气压：0.6-0.8MPa
2、工作电压：380V 50HZ
3、总功率：15KW(分别为：锯切主轴电机功率：7.5KW,吸尘器：4KW,送料机械手伺服电机：0.75KW，机头角度旋转伺服电机：0.75KW,锯切进给伺服电机：0.75KW)。
4、可加工的工件尺寸：早拆头、龙骨、阴角200*200MM，可实现L板400MM、L板300MM楼梯狗牙梯形板加工。
5、自动旋转主机(加工宽度*高度)：600X80mm，200X200mm
自动旋转主机30度时：200*200mm，280*65mm
自动旋转主机90度时：420*200mm,670*65mm
6、自动送料架长度：8m
7、单次送料长度：6000mm
8、锯切长度范围：200mm~6000mm
9、切割角度：35°～155°(伺服控制,重复定位精度≤±5″， 旋转后高度不变，宽度变小)
10、刀具：Ø500×4.0×3.6×30×120T
11、锯片进给速度：0-5米/分钟
12、工作台面高度：800mm
13、工作面材质：碳素结构钢，磨削后做镀硬洛处理，耐磨防锈
14、油雾冷却系统：采用微量冷却喷雾系统
15、、外形尺寸(长*宽*高)：13500X2200X2100mm
16、机床的重量：4000Kg
17、刀具进给系统简单、稳定，进刀快慢调节在操作面板上，方便、快捷。
18、切割锯台面镀铬;
19、机床容易积屑的位置设计为开门的方式，便于铝屑清理;
20、控制箱防护等级IP52,上方设有防护装置，避免铝屑及油进入;
21、压料与送料装置与铝材接触部分选用聚氨酯或钢板镀铬;
22、合同和技术协议中未提及的设备相关标准按照国家/行业现行标准执行;
23、设备配套的三相异步电动机符合GB18613-2012标准中规定的2级能效;
24、机头防护罩铁板网格加密，有机玻璃板厚度4mm;
25、数控系统选用：
采用三轴联动功能，采用德国PA的NC 数控系统+安川伺服
C、拖料部分
拖料架长度4000mm
本机特点功能配置：
1、机头部分机械主要零部件采用铸造件(球墨铸铁)，刚性好，长期使用稳定性高;
2、配置大功率铝屑吸尘器收集铝屑;
3、双气缸压料，压料牢固;
4、锯片进给采用伺服电机驱动丝杠进给，解决切料行程不准，不会漏切、过切，进给速度和位置数控系统控制，实现楼梯狗牙的精准切割。
5、电器部分采用低压24伏控制，例如：员工可接触的操作面板，电磁阀线圈电压均为低压24V设计;
6、锯切铣削类产品的锯切电机和铣削电机均设有安全保护，电机只正转不反转;
7、所有电机均安装了热保护，对电机进行保护;
8、所有拖链电缆全部采用国标超柔拖链电缆;
9、该机系统功能强大，可远程控制，可以实现自动化G代码编程转换，实现插偿补偿;
10、操作简单，操作界面自带优化软件，通过输入简单的数锯输入即可完成阴角、早拆头、楼梯狗牙的切割;
11、机头角度转角速度快，采用伺服电机带减速机通过高精度齿圈及高精度交叉滚子轴承驱动机头做旋转运动。
电源
锯切电机
工作压力
耗 气 量
锯片规格
进刀速度
机头移动速度
锯切长度
锯切宽度
锯切高度
锯切角度
外形尺寸
重量
三相四线 380V 50Hz
2×2.2Kw 转速：2800r/min
0.5～0.8Mpa
60L/min
φ500×φ30×4.4 Z=120
0～3m/min
0～20m/min
900 max 5000mm min 360mm
450 max 5000mm min 760mm
120mm
230mm
45°、90°-45°
7800mm×1500mm×2040mm
约2500kg
