微机控制电液伺服卧式拉力试验机

微机控制电液伺服卧式拉力试验机

113
规格/型号：JC-WL3000DW
品牌：计测
应用领域：检测设备
产地：山东 - 济南
厂家/供应商：计测(山东)试验机有限公司
咨询电话:：0531-87189887（请说明信息源自“中冶有色网”）
更新时间：2025-05-23
级别：待认证

微机控制电液伺服卧式拉力试验机说明介绍

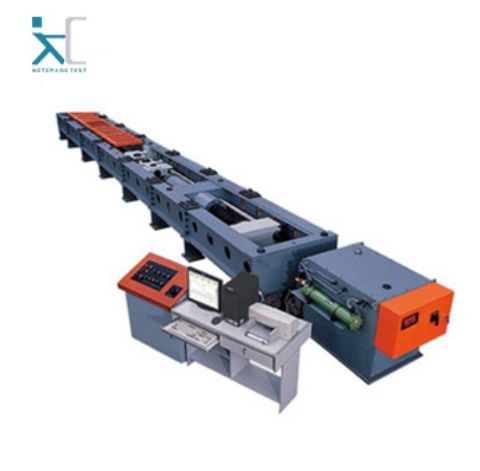

JC-WL3000DW微机控制电液伺服卧式拉力试验机

JC-WL3000DW微机控制电液伺服卧式拉力试验机


JC-WL3000DW微机控制电液伺服卧式拉力试验机是针对科研机构，检测单位,工矿企业及各大高校专门研制的结构试验装置。主要用于缆绳、吊具、钢丝绳、矿链静载性能的测试。

JC-WL3000DW微机控制电液伺服卧式拉力试验机是针对科研机构，检测单位,工矿企业及各大高校专门研制的结构试验装置。主要用于缆绳、吊具、钢丝绳、矿链静载性能的测试。

本机主要适用于缆绳及吊带及绳索的静载性能的测试。

本试验机由加载框架式主机、3000kN水平加载伺服油缸、额定流量为15L/min的电液伺服油源与冷却系统、能闭环控制的电液伺服控制器及软件等部分组成。

该设备设计为反力架结构，设备带压缩空间，标定方便。油缸前顶，通过两根拉杠拉动前移动梁，实现试样拉伸。

符合GB/T2611试验机通用技术要求

符合GB/T16826-2008电液伺服万能试验机技术要求

符合GB/3159-2008液压式万能试验机技术要求

主机承载机架

采用卧式结构，主要由主油缸安装横梁（前梁）、两侧梁、移动横梁、反力架机构、以及下部支架等构成

1.1主框架加载机构。

l主油缸安装梁、两侧梁螺栓紧固安装后构成主框架。

l移动横梁通过插销机构锁紧于两侧梁后，与主油缸安装梁及反力架构成加载架。

l油缸加载中心高度不低于0.5米；

l侧梁：加厚型钢及钢板焊接结构,材质Q345-A，时效处理后精加工制造。

数量：2套；

Ø与前梁、后梁高强螺栓紧固后形成封闭框架。

Ø整体布筋合理，强度满足整体框架的水平加载、水平剪切需要，有限元分析后投产。

l前梁、后梁。厚钢板焊接结构，材质45#，时效处理后精加工制造。

Ø前梁通过反力架与油缸连接；

Ø总宽度约1710mm，高强螺栓连接两侧梁，确保有效试验空间的宽度为0.9m；

1.2横梁移动装置。

l电机减速机，通过导轨滚轮传递方式带动横梁移动，配备自动控制按钮盒，实现后梁自动调节。按钮盒设计有前移动梁的快慢调整按钮，方便试样安装。

l可调整的最大有效试验空间不小于4米；

1.3移动横梁插销锁紧装置。

l双侧梁开有安装孔，步距：300mm；

l移动横梁两面设计插销孔。

l油缸数量：1套；

1.4、试验工装。

插销辅具。

1.5、其他。

上表面带液压升降防护罩；

l相关电线电缆、软管路等布局合理、保护措施齐全。

1.6对破断时反向冲击力的防护措施

在做破断试验时会对设备本身产生巨大的反方向冲击力，现有以下几点防护措施

1.6.1使用高强度螺栓连接，螺栓规格采用12.9级高强螺栓，设计强度按4倍设计，保证冲击下的富裕强度；

1.6.2定制负荷传感器，过载率达到150%，抗过载冲击能力强；

1.6.3设备本身有全封闭液压提升防护罩；防止断裂试样对人身的伤害；防护罩采用双层钢板结构，内置缓冲用阻火棉。

1.6.4设备四周及底部采用全封闭。

1.6.5试样断裂时，主机自动停机。

产品参数：

1.最大试验力：3000kN；

2.最大行程：1500mm；

3.示值误差，2%--100%FS范围内，不大于示值的±1%

4.采用高精度负荷传感器测力。

5.位移分辨率：0.01mm；

6.位移测量精度：不低于±1%

7.活塞移动速度范围：0.1mm/min—150mm/min；

8.过载保护：超过105%FS过载保护（无变形、无机械损伤）
