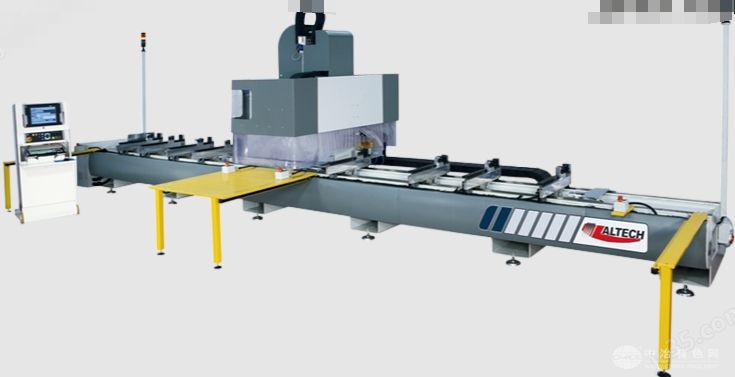

数控加工中心TANGO系列用以加工铝型材，轻质合金，PVC和钢件。设备配有大功率水冷电主轴(7.5 Kw. 20.000 rpm)， ISO30标准刀柄。刀具自动更换系统。可配多至8种刀具用以钻、铣、攻丝等。微量润滑装置，刀具自动测量功能，双区域加工，一次装夹后完成全部加工。
结构：
数控加工中心设备主体结构由床身和在床身后部滑行移动的水平梁架组成。两部分都为焊接钢件并经高精度加工中心加工而成。
轴滑动：
各轴向运动都在高精度、高可靠性的直线运动方导轨上运动，各运动部件均配有的集中润滑油泵自动润滑系统。
轴运动：
X轴 主体梁架采用高精度齿轮齿条运动 (纵向);
Y轴 使用32x32丝杠运动(横向);
Z轴 使用32x10丝杠运动(垂直)，Z轴驱动是配有自动制动装置，断电的情况下Z轴自动制动。Z轴同样配有一个补偿配重以用来平衡机头重量。
主轴：
数控加工中心主轴有由HSD提供(为该领域的世界*)。
配7.5千瓦 持续运转电机 ，转速至20,000 rpm ，以及配有风冷装置。ISO30标准刀柄按照检测开关对刀具进行装换。
电主轴的旋转速度由CNC (CNC OSAI)控制，通过一个矢量变频器，可以允许在高速下瞬间到低速运转。
刀具润滑：
配有微量润滑系统用以润滑刀具。
刀具库：
刀具库位于Y轴车架下面，可存储8种刀具。刀具库由无刷伺服电机驱动。
工作区域：
数控加工中心工作区域由6个气动夹紧装置组成，由数控系统控制在直线导轨上任意定位，工作区域配有双工位加工装置，以用来完成两个独立区域的工作。
电控柜：
电控柜内含有变频器，驱动器，数控装置，所有发射和接收干扰 (EMQ) 的保护，配有IP55防护等级，以防止尘屑和液体。
操控面板是与电控柜分离的。
安全防护：
机头护罩。
在双人工作时用于操作人员保护小型安全开关。
控制系统：
数控加工中心采用西门子808D数控铣床系统，标准配置键盘及按钮。并包含USB端口，用以加工程序的传输。
调整轴速过快的旋钮。
程序特点：
数控加工中心通过调用标准的图形库输入要加工的图形参数即可生成G代码加工。
技术参数：
轴行程：X轴 –纵向行程7630 mm;Y 轴–横向行程1246 mm;Z 轴–垂直行程575 mm
电主轴：刀柄椎体ISO30 DIN 69871
功 率：7.5 Kw
扭矩：12000rpm6 Nm
转速：20.000 rpm
刀具库：刀具数量8 N°
刀具重量：6 Kg
刀具最长尺寸：100 mm
刀具直径：150 mm
安装技术参数：
总装机功率：12 KW
持续耗气量：电主轴冷却400 Volt
工作气压：0.5-0.8 MPa
尺寸：9000mm*2010mm*2550mm
重量：5100KG
