大型智能自动金相切割机

大型智能自动金相切割机

463
规格/型号：ZQ-500F
品牌：中研
应用领域：加工设备
产地：上海 - 上海
厂家/供应商：上海中研仪器制造有限公司
咨询电话:：15201957696（请说明信息源自“中冶有色网”）
更新时间：2025-05-26
级别：待认证

大型智能自动金相切割机说明介绍

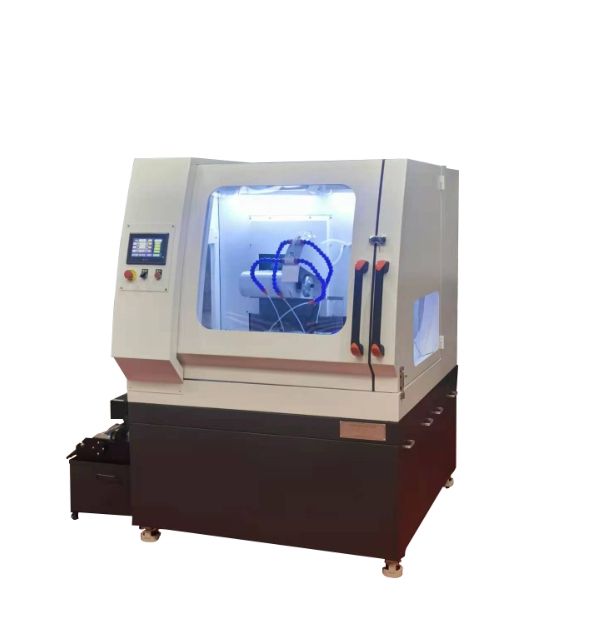

大型智能自动金相切割机

大型智能自动金相切割机


ZQ-500F

产品介绍

左右通透式切割室，能够满足长工件的精密切割； 主要用于大型轴杆、轴套、铸钢、铸铁、异形件等重型样件的精密切割取样；对一些耐磨材料，如锰钢有良好的切割效果；优点是具备X/Y/Z三轴精密定位切割能力，能够实现对工件的精确定位切断、切片、开槽、取齿等功能。

ZQ-500F主要针对大型工件、不规格件而设计的大型智能自动金相切割机，尤其适合汽车零部件、铸造类、异形件等的精密定位切割取样。臂式切割刀设计，可实现垂直切割、分层切割、往复切割等多重切割方式.

技术规格资料：

型号：ZQ-500F

主轴转速：100-3000r/min（无极调速）

平台X移动：自动70mm

X轴速度：0-100mm（无极调速）

Z轴行程：250mm

Z轴速度：0-200mm

平台Y行程:自动350mm

平台Y速度:0-300mm（无极调速）

控制系统：8寸彩色触摸屏、PLC控制系统

最大切割尺寸：直径170mm

圆盘类切割尺寸：直径500X160mm

切割方式：垂直切割、分层切割、水平切割、联动切割

送给方式：进退比任意设定

有效进刀距离：200+350mm

完成量追踪：液晶数显 （时时显示）

切割台尺寸：900X450mm

切割片规格：（350-500）X（2-5）X32mm

加持台规格：分体式双层可移动平台

切割速度：1-200mm/分钟

在线调速：任意调整

进刀距离：任意设定（0-350mm）

复位方式：自动复位

冷却系统：自动（水冷4通道）

水箱容量：100L

电机功率：7.5KW（西门子电机）

机台形式：立地一体式

电源：380V

重量：2000KG

标准配置：

主机一台

冷却系统一套 （磁性分离）

Y向移动平台一套（主机上）

X/Y双向定位平台一套（主机上）

推进夹具两付

随机工具一套

精切片两块

技术文件：说明书一份、合格证一份、保修卡一份

选配：圆盘夹具、齿条夹具、万能夹具、纵剖夹具

其他 ：特殊工件可定做
