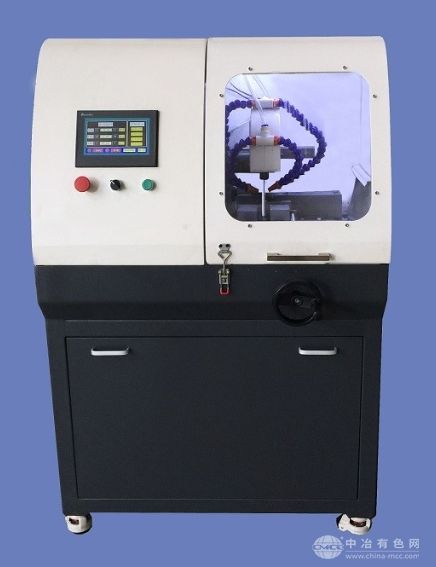

超硬材料精密切割机
ZY-1000
产品介绍
用于超硬金属(如钨钢、超硬合金)、陶瓷、晶体、玻璃材料、以及各类高硬岩石类材料的精密切割。
ZY系列是专对超硬金属(如钨钢)、陶瓷、晶体、玻璃材料、以及各类高硬岩石类材料而研发的立地一体式精密智能自动切割机,解决了国内超硬材料不易取样分析的难题。彩色触摸屏,PLC控制;分体式双层可移动精密定位平台设计,利于各种不规则工件的加持。进刀行程任意设定,切割完毕自动停止并复位。切割速度1--100mm/分任意设定,并可根据切割情况随时进行在线调整。
技术规格参数:
型号:ZY-1000
主轴转速:100-3000r/min(无极调速)
平台X向行程:50mm
平台X向速度:0-100mm(无极调速)
Z向切割行程:150mm
Z向切割速度:0-200mm
平台Y向行程:自动250mm
平台向Y速度:0-300mm(无极调速)
控制系统:8寸彩色触摸屏、PLC控制系统
最大切割尺寸:直径100mm
切割方式:垂直切割、分层切割、水平切割
送给方式:进退比任意设定
有效进刀距离:120+200mm
完成量追踪:液晶数显 (时时显示)
切割台尺寸:300X250mm
切割片规格:(200-350)X(0.8-3)X32mm
加持台规格:分体式双层可移动平台
切割速度:1-200mm/分钟
在线调速:任意调整
进刀距离:任意设定(120+200mm)
复位方式:自动复位
冷却系统:自动(水冷双通道+多头喷淋)
水箱容量:80L
电机功率:4KW
机台形式:立地一体式
电源:380V
重量:500KG
标准配置:
主机一台
冷却系统一套
Y向移动平台一套(主机上)
X/Y双向定位平台一套(主机上)
推进夹具两付
随机工具一套
精切片两块
技术文件:说明书一份、合格证一份、保修卡一份
选配:圆盘夹具、齿条夹具、万能夹具、纵剖夹具
其他 :特殊工件可定做
