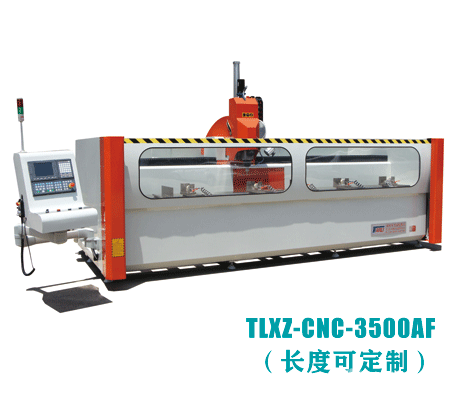

设备型号：TLXZ-CNC-3500AF(长度可定制)
设备名称：铝型材重型三轴数控加工中心
设备运用：
-本机型为重型铝型材数控加工中心 ，适合厚、薄壁型材高速加工。
-适用于铝合金型材的孔、槽、圆孔、异型孔、平面雕刻等加工。
-整机设计目标为高速、高精度加工，整机的结构设计、功率配比都进行了强化，使设备拥有高等强度床身和运动部件，使用效率得到大幅度提升。
-采用高速高精度电主轴
-X轴采用高精度斜齿轮、斜齿条，Y轴、Z轴采用高精度滚珠丝杠传动。
-自动换刀型，设备根据需要刀 具进行自动换刀加工，8刀库设计。
主要配置：
1、床身采用厚壁矩形钢管焊接而成
2、床身进行回火时效处理，确保长期精度可靠。
3、X轴采用采高等强度焊 接工艺，保证设备高可靠性。
4、Y、Z轴部分采用高性能铸造件，回火时效处理，确保精度长期稳定可靠。
5、设备采用从下向上开启型防护罩，防止铝屑飞出，确保人员安 全、环境整洁。
6、防型材刮伤工作台，有效防止铝型材表面被工作台刮伤，导致表面品质下降。
7、工作台为水平0°固定工作台，工作台不翻转，型材夹具在二根25方轨上直线运动，气动夹持铝型材，型材一次一支装夹。通过安装不同夹具，实现多根一次装夹提高生产效率。
8、润滑系统：电脑控制全自动，高精度定量型，润滑点位：X/Y/Z轴导轨和丝杆。(润滑油为易耗品)
9、冷却系统：全自动微量喷雾冷却
技术参数：
*电源：380v 50Hz
*主轴功率：9Kw
*主轴转速：24000rpm
*工作压力：0.5~0.6MPa
*X轴行程：3500mm
*X轴空走速度：60000mm/分钟
*Y轴行程：300mm，有效加工200mm
*Z轴行程：280mm
*刀柄类型：ISO30
*外形尺寸约：4300×1850×2150mm
*整机净重：约3500kg
应用行业：
交通运输产品制造(火车、汽车、船舶等)，医疗器械、卫浴配件、门窗幕墙、室内外装饰等行业。
