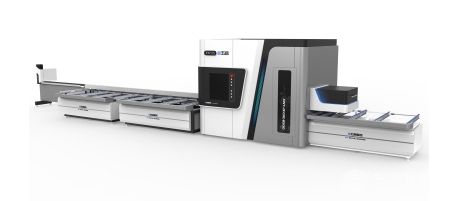

铝门窗智能复合锯铣中心 WYJX-CNC-6500
设备性能：
◆用于铝门窗的钻铣铣削+激光切割+45°与90°切割下料的一体化柔性加工，0分拣.0周转.一次上料即可完成所有工序的加工。
◆采用智能数控系统，伺服采用CAN通讯，传输数据稳定。
◆系统预留通讯接口，可实现智能成产线的对接，工控机自带无线WIFI,可实现无线接受数据，远程传输数据，实现无纸化办公。
◆傻瓜式操作，与主流ERP门窗软件联机，也可以网络/U盘导入或者手动输入，自动进行所有加工工序。
◆可实现原材料自动上料.自动激光切割.自动铣削.自动锯切.自动输出.自动贴码等功能，自动化程度高，提高了工作效率。
◆配备自动贴标功能，为后续扫码即加工工艺，提供标识。
◆本机由输入单元.锯铣单元.输出单元三部分组成。
一：输入单元：
1.自动进料输入台自动将型材不间断连续输入;
2.送料机械手采用伺服电机及齿轮传动方式，快速将型材输入切割单元。
二：锯铣单元：
1.双激光头可以高效率的完成两个立面的切割与划线加工。
2.上下前后四个铣削电机完美的完成型材的四个面铣削功能。
3.三机头45° 90° -45°采用线性导轨平移工进方式，45°与90°的切割变换，系统自动设定，切割精度高。
4.全封闭的锯切单元，有效的防止铝销的飞溅，配备了排销机，及时的将废料输出到指定的位置。
5.高精度电主轴，锯片转动稳定，密封式的防护设置，使工作更安全。
三：输入单元：
1.出料机械手采用伺服电机及齿轮传动方式，及时将切割完成的型材不间断的及时输出。
2.配备了自动打印自动贴码功能，实时打印物料标识，实现工艺信息标识化，便于物料管理。
技术参数：
电源：380V 50HZ(三相四线制)
总功率：33KW
切割主轴功率：3×3.00KW
锯片转速：2850rpm
铣削主轴转速：12000rpm
工作气压：0.6Mpa-0.8Mpa
锯切长度范围： min 320mm-max 6300mm
毛胚料上料范围： 2500mm-6300mm
锯切角度： 45° 90° -45°
锯切截面：90°130×150mm ;45°100×150mm
重复定位精度：±0.1mm
型材切割角度允差：±0.1°
切割表面平整度：≤0.1mm
切割型面粗糙度：Ra12.5μm
进出料速度：0-70m/min
锯片进给速度：0-3m/min
锯片规格：Ф500×4.4×Ф30×Z120
耗气量：300L/min
外形尺寸：(长×宽×高)14500mm×4500mm×2800mm
重量：6000KG
