1.主要用途与适用范围
本机是为适应我国铝型材、塑门窗加工业的发展，而开发的新机型。该机操作简单、性能可靠、技术*、易于维护保养。该机主要用于铝门窗、幕墙型材的加工。*使用硬质合金齿锯片，切削速度高、生产效率高、加工精度高。两锯头可单独工作，也可以同时工作。同时工作时，能一次切出所需要的长度及型材两端角度。
2. 主要规格及技术参数
电源：三相四线 380V 50H z
锯头电机：功率 2×3.0KW
转速 2800r/min
工作气压：0.5~0.8MPa
耗气量： 60L/min
锯切长度：max4200㎜、Min400㎜
锯切宽度：max175㎜
锯切高度：max200㎜
锯切长度：4200mm
锯切角度：90°45°
进刀速度：无级调速0~3m/min
锯片规格：ф550×5×ф30-Z120
外形尺寸：6000×1750×1990㎜
重 量：约2100KG
3. 产品的主要结构概述
3.1特点
机床的机身上装有两个锯头。左锯头为固定的，用螺钉固定在床上，右锯头沿直线导轨移动至所需位置上。数字显示器显示工件切割长度，准确可靠。
床身前装有可移动操作台，电气控制元件均装在操作台上。型材放到工作台上后，只有操作人员按操作规程按动按钮，机器即可完成工件定位、夹紧、切割、*返回、松开等工序。
该机的设计充分考虑到了工作人员的安全。锯头运动部分，全部罩在可开启的、坚固的安全罩内。气动控制系统设有双手控制按钮，保证操作安全。
3.2主要组成
该机主要由左锯头、右锯头、床身、托料架、工作台等主要部分组成。

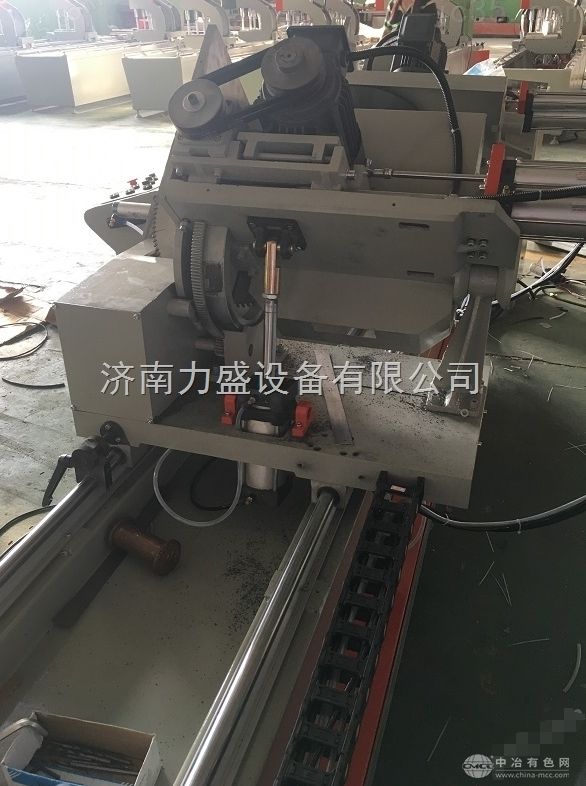

3.2.1锯头
左锯头为固定锯头。右锯头在在直线轴承导轨上左右移动，运动轻快、灵活，保证了运动的平稳性。锯片的进给由双作用气液阻尼缸完成。其气动控制系统具有无级调速的工能，根据加工需要，可调节其进给及返回的速度，使之具有慢速进给快速返回的功能。
3.2.2床身
它是由低碳钢矩形钢管焊接而成，焊接后又经过时效处理，保证了床身有足够的钢性及稳定性。
3.2.3工作台
固定工作台和左锯头装在一起，活动工作台随拖板在导轨上可左右水平移动。
3.2.4托料架
中间托料架为可移动装卸托料架，右机头托料架为固定机头托料架和附助可移动装卸托料架。既满足了切削型材的要求，又节省了空间，机床外观也整齐美观。
