1.主要用途与适用范围

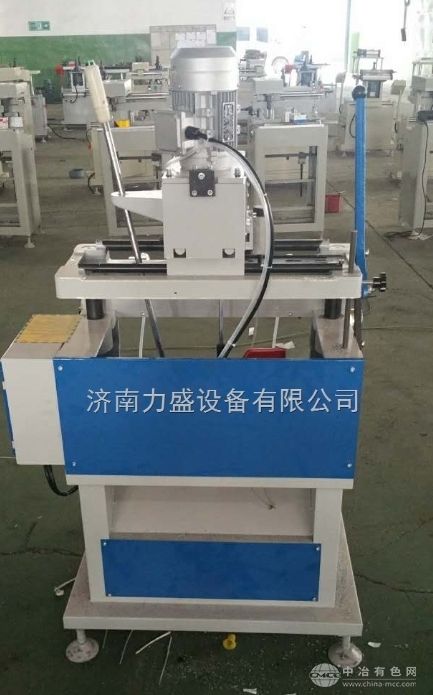

LXF-235×100单轴仿形铣床来加工铝、塑型材门窗的各类型孔、槽、流水口等，本机结构紧凑，体积小，型材夹紧采用气压传动。靠模调整更换简单，适应范围广，效率高，可实现连续加工，操作简单安全。
2.主要规格及技术参数
工作气压 0.5-0.8Mpa
耗气量 10L/min
输入电源 380V 50Hz(三相四线)
输入功率 1.1 kW
铣刀直径 φ5mmφ8mm
仿形范围 90×290mm
外形尺寸 870×700×1500mm(长宽高)
重量 200KG
3.产品的主要结构
3.1铣头
电机经环形带带动铣头旋转，装夹零件后，可连续加工。
3.2 两级仿形触头杆
两级仿形触头杆直径与铣刀直径相同(触头杆根据铣刀直径调整)，因此可按1:1的关系进行仿形铣削加工，保证被铣削的零件与仿形铣板孔的形状*。
3.3 夹紧装置
有两个气缸用来加进零件，保证工作稳定，可靠。
3.4喷雾系统
为了提高零件粗糙度和延长*寿命，设有喷雾冷却装置，为了保证铣削加工始终在有喷雾冷却的状态下进行，电机开关于此开关连锁。
3.5 定位结构
定位螺钉伸出长度可调整，用来保证进给的切削深度。
