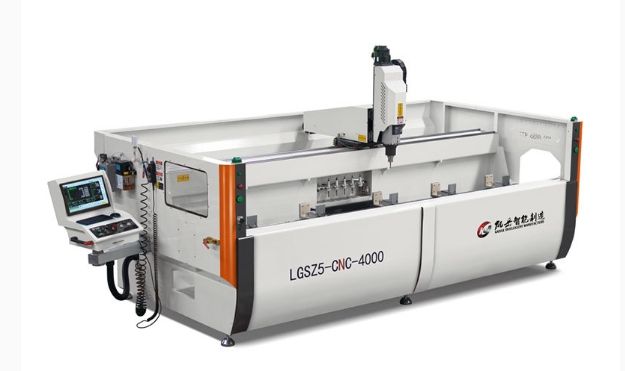

济南凯之岳机器有限公司生产的铝型材高速数控加工中心，品牌：凯之岳，型号：LGSZ5-CNC-4000，产地：山东·济南，厂商性质：生产商。
铝型材高速数控加工中心
设备需求：
加工对象：铝型材
作业项目：铣削
三轴行程：3200*540*365mm
机械结构 单臂式
设备技术参数
1.功能说明
该设备是三轴铝型材数控加工专机。集铣销、钻孔、为一体的自动化复合加工中心。该设备具有运动速度快，加工精度高，加工功能多样等功能。设备按照国家工业设备定制标准制作。
2.整机结构说明
◆ 床身采用厚重方管焊接工艺。
◆ 床身经过时效处理，抗变形稳定构件精度增强加工稳定性 。
◆ 机身经过母机加工修正母线，提高机床精度。
◆ 各精密结构件均采用 CNC 加工中心加工，保证高精度。
◆ 外罩部分采用冷轧板经数控剪板机和折弯机加工成型。
◆ 设备除已经过防锈处理过的零件部分，其余表面全部喷漆处理。
◆ 移动机构均采用进口高精度直线导轨和精研级高精度滚珠丝杠。
技术规格参数
项目单位规格
行程行程X(主轴左右移动)mm3200
行程Y(主轴前后移动)mm540
行程Z(主轴上下移动)mm365
T型槽宽度/槽数/中心距mm14/4/100
主轴最高转速rpm24000
传动方式 直接式
刀把规格 ISO30
进给三轴 XYZ
快移速度m/min604040
最大进给速度m/min1006060
切削进给mm/min1-10001-10001-1000
定位精度mm0.1(全程)0.05(全程)0.05(全程)
重复定位精度mm±0.2/500±0.1.5/300±0.15/300
三轴伺服马达功率KW1.30.751.0
主轴伺服马达功率KW9
额定转矩N.m10
最大输出转速rpm24000
润滑丝杠润滑自动油脂润滑装置
导轨润滑自动油脂润滑装置
冷却切削冷却微量式切屑冷却系统
设备尺寸整机重量T约3.2
外形尺寸mm4300*2000*1700
机床运行环境要求电源要求 380V 50Hz
运行环境温度(24小时内平均温度不高于60℃)℃5-60
运行环境相对湿度%30-75
振动强度 <0.5G
远离尘埃多、腐蚀性/有机性气体环境
接地电阻小于10欧姆(单独接地，不串联接地)
