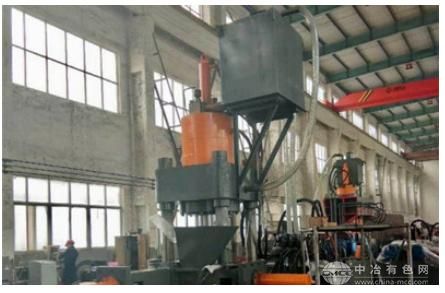

屑 并 机
产品概述：
屑并机是一种用于将金属废屑（如铸铁屑、铜屑、铝屑、钢屑等）通过特制模具压制成块的设备，屑并机利用液压传动，使金属废屑在极小的面积上承受高压，从而被压制成块。压制后的金属块密度高，便于运输、处理和回收再利用。
用途与特点：
1、主要用于将各种金属废屑(铸铁屑、铜屑、铝屑等)通过特制模具压制成块，极大方便了金属废屑的运输、处理，是钢铁厂、有色金属厂、冶炼厂的理想设备。
2、本机配上适当的刀、模等辅具，还可用于剪切及精度要求不很高的校正、压装、成型、拉伸及一般用途的压力加工。
特点：
1、本机采用液压传动，工作平稳，噪声小。
2、本机采用点动、单次、连续工作转换，自动化程度好，操作方便，生产效率高。
总体结构与工作原理：
总体结构本机主要由机械系统(主机部分)、电气系统、液压系统等组成。主机主要由主压机构及推料机构组成。
1、主压机构由上梁、下梁、立柱及压料油缸等组成。上梁、下梁、中梁均为焊接结构件，上、下梁由立柱、立柱并帽、立柱并紧螺母等组成主机框架，压料油缸为前法兰结构，固定在上梁上，压料油缸活塞杆采用内螺纹与上模联接，上模在油缸的驱动下作上下往复直线运动。压料油缸为组合式油缸，由活塞式单作用主压油缸和快速工进油缸组成，快速工进油缸为活塞式双作用油缸，其内部装有活塞、导套等，并装有密封圈。下梁兼作工作平台，装有辅助模具及推料油缸。
2、推料机构由推料油缸及辅助模具组成。推料油缸为活塞式双作用油缸，采用前法兰结构固定在主机下梁上，前端与辅助模具的出模垫联接。辅助模具由上模、下固定模座、出模垫、内模套、下模压板及加料斗等组成。上模用外螺纹联接于压料油缸活塞杆利用压料油缸上下运动来进行压实内模套中的物料。下固定模座用螺钉固定在下梁上，中间装有经表面处理的耐磨内模套及出模垫，内模套用模压板固定在下固定模座内(参见附图模具结构示意图)。
3、液压油缸由压料油缸和推料油缸等组成。其中压料油缸由主压油缸和快速工进油缸组合而成，主压油缸为活塞式单作用油缸，亦采用活塞结构，除前腔不供油外，结构与快速工进油缸、推料油缸一致。快速工进油缸与推料油缸均为活塞式双作用油缸，用活塞并装有密封圈使缸体内形成前后两个油腔，当高压油作用在后腔(又名大腔)或前腔(又名小腔)时推动活塞在缸体内作直线往复运动，达到驱动运动部件工作的目的。同时，缸口设有导向套用作活塞杆的支承、导向和密封。
1.电气系统由电动机控制电路和动作控制电路两部分组成。
2.液压系统由油箱、泵站、阀站等组成。主机分推料油路和主压油路两部分。
工作原理：
从料斗内向下模内模套中加入需加工的物料，按压自动按钮，上模下行对物料进行压缩达到系统调定压力并回程1～2秒(由plc调定)卸荷，推料油缸回程到位，上模下行将内模套中的金属屑压块挤出模腔并回程，推料缸前进将压块推出模腔，完成一个工作循环。
电气系统：
(一)概述采用380伏交流电源供电，由主电路和控制电路两部分组成。
1、主电路由电机电路和急停回路两部分组成，采用380伏电源供电。电机电路直接由电路电源向一台y型三相异步电动机供电，驱动一台柱塞泵和一台齿轮泵。急停回路由一只急停按钮和中间继电器组成。一旦发生意外，只需按压急停按钮，即可使电机停止并中断一切动作。
2、控制电路由电动机控制回路和动作控制回路(亦称plc输入、输出回路)两部分组成。电动机控制回路由电机启动、停止以及电动机工作显示等组成，动作控制回路由主压油缸前进、后退动作以及推料油缸前进、后退动作等组成主要用来控制机械工作。
(1)高分子断路器qf型号dz47-80(80a)电源控制，用来切断和接通系统电源。
(2)电动机m型号y220l2-4，功率22kw，转速980r/min双出轴用来同时驱动一台轴向柱塞泵和一台齿轮泵。
(3)按钮sb1型号la18-22/220v电动机停止。
(4)按钮sb2型号la18-22/220v电动机启动。
(5)控制变压器tc型号bk-250/380/220v控制回路电源控制。
(6)中间继电器ka型号cjx1-12/220v急停控制。
(7)行程开关sq型号jlxk1-411行程控制。
(8)指示灯hl型号slc22电源指示、电机工作指示、故障显示。
(9)交流接触器km型号cjx1-63/380v电机控制。
(11)转换开关sa型号psc22-d点动、单次、连续转换。
(12)阀用电磁铁yv型号mfb1-5.5yc动作换向控制。
(13)可编程控制器plc型号cpm1a-30cdr动作控制。
(14)急停按钮sb型号pbc22-c紧急停车。
电气原理说明：
1、接通与断开电源，由高分断断路器qf实现。
2、电动机的启动与停止(星三角启动控制)
接通电源，电源指示灯hl亮;按压电机启动按钮sb1，按钮常开触点闭合，交流接触器km1、km3线圈得电，常开触点闭合给线圈持续供电，交流接触器km1主触点闭合，电动机通电启动，延时3s后交流接触器km2得电km3失电，电机进入正常工作状态;信号灯hl2亮，指示油泵正常工作;按压电机停止按钮sb2，常闭触点断开，交流接触器线圈失电同时常开触点断开，主触点断开，切断电源，电动机m断电停止，
