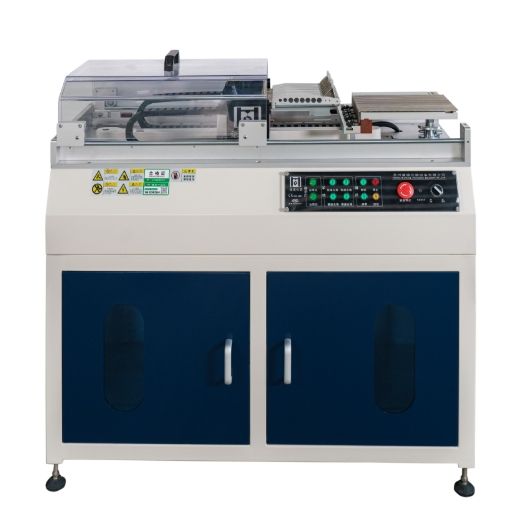

QT-6201DAW 伺服式万能材料试验机
一、机台说明：
QT-6201DAS 伺服卧式万能材料试验机（十六通道）是专为太阳能
光伏行业研发使用的一款试验机，可安装十六个力量传感器，配合谦通高科技智能软件，可达到十六个传感器同时使用，并且测试数据可同时显示在电脑软件上，操作无误差，方便好用，空间操作模式，能为广大
光伏行业用户节约大量的测试成本及人工成本。
本机采用电脑控制，专业测试程序用于数据分析处理，结合高分辨率力量采集传感器及高精数据处理
芯片，呈现于客户直观的的性能曲线及客户要求的处理后数据值使更直观准确了解产品性能，从而提高产品质量。
本试验机在测试过程中采用全数字化力量、位移、速度三闭环控制，采用台湾交流伺服马达及控制驱动系统，配合台湾高精度减速箱及台湾TBI精密滚珠丝杆传动，以达到传动效率与性噪比最佳效果。
本试验机专业用于太阳能行业
电池片180度剥离强度试验，十六个传感器同时拉伸，对测试多栅电池片能节约大量的人工成本，也可兼容五工位、六工位、九工位、十一工位、十二工位、十四工位、十六工位的拉力测试，数据不受影响且保证精准度；
本机为专业为电池片焊接点拉伸设计使用的测试仪器，其软件功能特色有:
1、软件操作界面设计合理、简洁明了；配方编辑、更新更加人性化；
2、测试速度0.05-3000mm/min之间可任调；
3、机器只需单人既可操作，十六条栅带可同时拉伸，一片电池片单面只需＜4分钟时间即可测试完成；
4、测试软件可自动生成测试数据，可选择Word、Excel、PDF格式打印；
5、历史查询内按照查询条件具备查询数据记录≥400个，有单独数据库可对接公司其他电脑；
6、应力单位可显示N、N/mm；
7、剥离过程中由于焊带存在的反向拉力导致的实时负值，系统自动屏蔽，不显示；
8、测试结果可显示峰值、中位数、最大值、最小值、平均值，不良率百分比及焊接点比例；
9、增加区间拉力平均值计算、中位数方法可选择性（积分计算、取点计算）；
10、Excel导出结果，增加可选择性拉力效果判定（OK/NG）；
11、增加拉力区间取值每段以某个值为起始点取大区间，以大区间的中心为中心向两边延伸；
12、定位移为取值区间，进行中位数或者平均值取值；
13、软件有单独数据库，可保存多组数据，且在不同电脑上查看；
14、预留升级到二十通道空间；
二、技术规格：
1、 最大试验力：50N；
2、 试验机准确度等级：0.5级；
3、 试验力测量范围：0.2%—100%FS；
4、 试验力示值相对误差：示值的±0.5%以内；
5、 试验力分辨力：最大试验力的1/±500000（全程分辨力不变）；
6、 位移示值相对误差：示值的±0.5%以内；
7、 位移分辨力：0.001mm；
8、 力控速率调节范围：0.1-5%FS/S；
9、 力控速率相对误差：设定值的±1%以内；
10、 横梁速度调节范围：0.05—3000mm/min；
11、 横梁速度相对误差：设定值1%以内；
12、 恒力、恒变形、恒位移控制范围：0.5%--100%FS；
13、 恒力、恒变形、恒位移控制精度：设定值<10%FS时，为设定值的±1%以内；
14、 最大拉伸行程：450mm；
15、 有效试验宽度：230*230mm；
16、 电池片夹具适用于1-16BB各种主栅数量的电池片，可适用于230mm*230mm以内的各种尺寸电池片；
17、 主机外型尺寸（长×宽×高）：1000*550*950mm；
18、 电源：220V 50Hz 400W；
19、 主机重量：约140kg。
