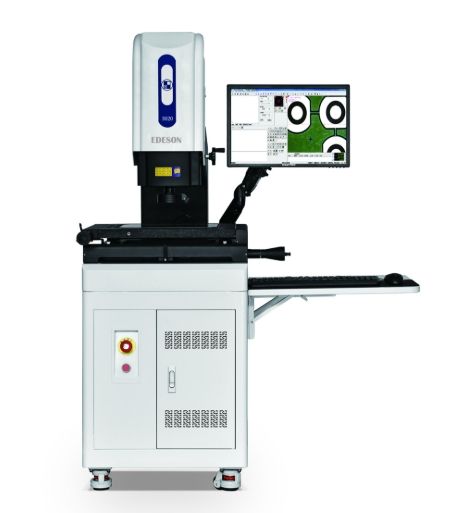

EVM-3010D半自动影像测量仪
2.5D影像测量仪是一款操作简单、功能强大影像测量软件，集合了完整的几何尺寸(点、线、同、弧、距离、角度)、形位公差(直线度、真同度、、位置度、平行度、垂直度)测量功能。广乏应用于机械加工、电子、汽车、五金、模具、精密制造、塑膠橡膠品、光电、手机、PCB板、电子元件、半导体、触控式屏幕、液昆面板、医疗器材、刀具、轴承、端子等行业。
一、仪器特点:
三轴均采用台湾高精度直线型导轨、XN轴精密级无牙螺杆+Z轴滚珠丝杆传动，噪音低振动小，动态几何误差变形最小。
Z轴采用进口品牌伺服电机，可实现自动光学对焦测高功能。
采用优质花岗岩大理石底座、立柱，具有良好的温度稳定性、抗实效变形能力。
采用花岗岩大理石工作台，移动轻便、保证高速运行的定位精度及稳态性能。
有限元结构分析及优化结构设计为该系列保证了系统整体的高精度及高稳定性。
采用多功能集成式控制系统，故障率低，模块化设计便于后期维保等。
多环LED表面落射光源，平行LED轮廓光源，软件调节光源亮度。
标配红点激光定位装置，快速便捷找准测量位置。
二、测量软件:
2.5D测量软件是一款操作简单、功能强大影像测量软件，集合了完整的几何尺寸(点、线、圆、弧、距离、角度)、形位公差(直线度、真圆度、、位置度、平行度、垂直度)测量功能广乏应用于机械加工、电子、汽车、五金、模具、精密制造、塑膠橡膠品、光电、手机、PCB板、电子元件、半导体、触控式屏幕、液晶面板、医疗器材、刀具、轴承、端子等行业。
三、软件功能:
1、座标平移和座标摆正，测量更加方便快捷，提高测量效率
2、方便快捷的元素组合功能，用户只需简单的点选图形就可组合出点、线、圆、距离、角度
3、测量数据直接发送到AutOCAD中，测量的图形可以dxt文档保存
4、测量数据可发送到Excel中，进行统计分析,☆中文 英文 繁体三种语言界面切换
5、十字线寻边 边缘变色人工采点
6、多种寻边模式，电脑自动取点，自动识别圆、弧，大大提高采点速度
7、图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除
8、设置影像的灰度，饱和度，对比度，影像保存为BMP格式
9、图像二维标定，实现尺寸的精确测量;含线、圆、角度、矩形、多边形等多种测量工具，对距离、直径、夹角、面积、周长等参数进行实时测量;
10、元素测量:多点测量点、线、圆、弧、椭圆，规定点数测量矩形，自动识别点、线、圆、弧
11、元素构造:中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
12、元素预置:点、线、圆、弧
13、自动寻边功能，图像锐化，消除物体边缘毛刺影响，提高检测精度和重复性。圆环测量，角度测量，线宽，线距等测量。
14、影像扫描功能:手动型影像仪也可将当前的影像进行扫描。
15、选装探针功能:实现Z轴方向高度测量的目的，同时也可对材料表面的平面度测量。它是对光学影像二维测量的一种辅助。影像测量仪可通过加装探针，实现2.5D测量目的，从而使用户能在真正意义上实现2.5D测量。
16、报表输出:软件提供多种报表输出方式供客户自己选择。将数据导出到指定的EXCEL位置，并可以自动计算Ca.CpCPK等值。
