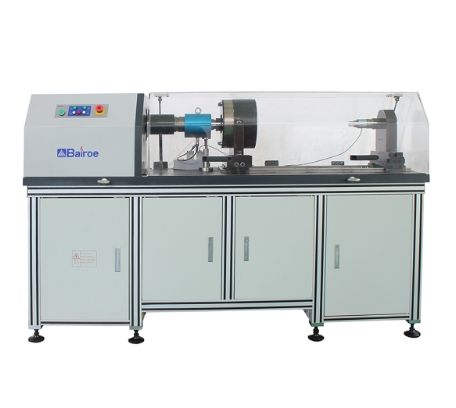

NZA-2000型多功能螺栓紧固分析系统
NZA系列多功能螺栓紧固分析系统用于螺纹紧固件测试及分析研究。该系列试验机符合标准GB/T16823.3-2010、ISO16047-2005、EN14399-2:2005等的测试方法要求，可满足GB/T3098.9-2002、GB/T3632-1995、GB/T1231-2006等标准要求的紧固件性能测试。通过对螺栓-螺母连接副或螺钉-螺母连接副平稳地施加紧固扭矩以产生夹紧力，测量其紧固特性，主要包括扭矩系数、总摩擦系数、螺纹摩擦系数、支承面摩擦系数、屈服夹紧力、屈服紧固扭矩、转角、极限夹紧力和极限扭矩等紧固特性值。
设备用途:
NZA系列多功能螺栓紧固分析系统用于螺纹紧固件测试及分析研究。该系列试验机符合标准GB/T16823.3-2010、ISO16047-2005、EN14399-2:2005等的测试方法要求，可满足GB/T3098.9-2002、GB/T3632-1995、GB/T1231-2006等标准要求的紧固件性能测试。通过对螺栓-螺母连接副或螺钉-螺母连接副平稳地施加紧固扭矩以产生夹紧力，测量其紧固特性，主要包括扭矩系数、总摩擦系数、螺纹摩擦系数、支承面摩擦系数、屈服夹紧力、屈服紧固扭矩、转角、极限夹紧力和极限扭矩等紧固特性值。
产品主要技术参数
l动态扭矩测量范围：2000-40Nm500-10Nm25-0.5Nm
l螺纹摩擦扭矩测量范围：2000-40Nm160-3.2Nm
l扭矩测量精度±1%
l扭角测量分辨率：0.025º
l扭角的测量精度：±0.5%
l主动夹头转速1-15r/min
l最大夹紧力1000kN.100kN
l夹紧载荷测试范围：1000-20kN100-2kN
l夹紧载荷精度±1%
l扭转方向：正反两个方向
l电源功率：5.5KW三相AC380V
软件具备以下试验数据测试功能:
1.扭矩系数K；
2.紧固件摩擦系数，包括总摩擦系数μtot、支承面摩擦系数μb、螺纹摩擦系数μth；
3.屈服扭矩Ty、屈服夹紧力Fy；
4.极限扭矩Tu、极限夹紧力Fu；
5.锁紧螺母的拧入扭矩、拧出扭矩。
软件特点：
1.支持各种螺栓扭矩系数试验；
2.支持各种螺栓摩擦系数试验，可测总摩擦系数、支承面摩擦系数、螺纹摩擦系数；
3.支持各种锁紧螺母的拧入拧出有效力矩试验；
4.支持右旋螺栓和左旋螺栓试验；
5.支持功能导航，用户依据导航界面进入相应的试验功能模块；
6.支持用户权限管理，角色分工明确，由技术人员创建或维护试验项目，试验操作员引用试验项目来做试验；
7.支持扩展试验功能，用户可以自行追加试验项目，追加试验标准，追加试验数据项和试验数据处理；
8.试验控制流程化设计，用户查看试验控制步骤一目了然，指令类型丰富；
9.支持移动指令参数可动态设置；
10.支持自定义试验数据数值修约并符合GB8170数值修约规则，并支持分段修约；
11.高效3级运算试验数据处理模型，支持试验数据运算复核；
12.支持特征试验数据在曲线图上标注显示；
13.支持试验数据统计计算（平均数、标准偏差、变异系数）；
14.支持试验实时过程模拟回放；
15.支持自定义试验报告，采用MicrosoftExcel电子表格方式，操作方便，设置简单，可以打印或预览；
16.支持加密试验数据文件；
17.支持各种设备安全和试验安全保护；
18.试验操作检查严密，提示内容丰富及时，并带有操作纠正建议；
19.详尽的联机软件帮助文档。
