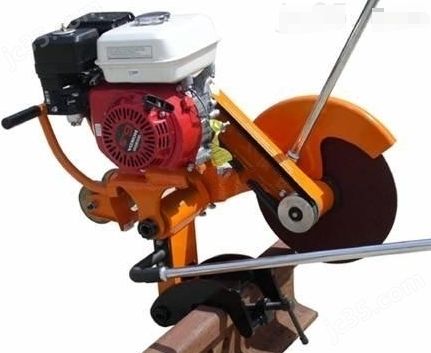

型号：NQG-6.5型内燃钢轨锯轨机(本田汽油机)
技术参数
1、内燃机功率：4.8kw
2、切割线速度：Vmax=63m/s
3、砂轮片直径：Φ400×Φ32×4
4、断面精度：
a)垂直度公差：≤0.5mm
b)平面度公差：≤0.35mm
c) 切断面平整光洁，无发蓝
5、主机采用铝合金，夹具采有合金构钢
6、整机重量42KG
基本结构与工作原理
1、主运动：由发动机经离合器、驱动V带传动使主轴(薄片砂轮)回转。
2、进给运动：利用切割臂与摆臂的相对摆动，靠切轨机的自重来实现薄片砂轮的进给切削运动。切割臂主轴薄片砂轮回转面在摆臂(卡轨机构)中心平面旁侧，并悬臂较长，因此锯片可切到钢轨底。
基本结构：
1、摆臂轴、套间为滚动摩擦，减小磨损，延长寿命。
2、摆臂、切割臂、皮带轮为铸造铝合金结构，质量轻、强度高。
3、装夹机构具有防脱轨功能，切轨机安放在钢轨上，切轨机重心与钢轨中心轴线重合，即使旋松夹紧螺杆，切轨机不发生倾斜。
4、内燃机座为分体式铸造铝合金，减轻重量。
5、走行机构增设辅助轮，保证在地面推行时平稳。
机具的保养与维修
1、摆臂与长轴之间应保持润滑，定期向注油咀内注入润滑油。
2、切轨机运行累计500小时后，应拆卸清洗主轴轴承，更换润滑脂。
3、摆臂与切割臂均采用螺纹销轴连接，在出厂时已调好，当磨损后产生松动，可松紧螺母，旋动螺纹销轴，调整各机件轴向间隙，使其能相互转动，又无轴向窜动为止，
4、V带传动的张紧，用两个六角螺栓的旋动进行调整。
5、在使用、运输过程中不得扔、摔。
6、长时间不用，应放置在通风、干燥、无腐蚀气体的库房内，内燃机应放出燃油。
7、薄片砂轮应防潮、防撞、防压。
8、汽油机*运行的环境温度在-15℃～40℃之间。
9、*使用辛烷值在90#或更高的无铅汽油，加注汽油时，发动机应停机，并远离火源，加油要适量，加油后要擦净机具表面残留汽油。
10、经常检查汽油机的润滑油油量是否充足，空气滤清器是否洁净。
