山东派克诺尔机器有限公司生产的铝幕墙高速加工中心，品牌：派克诺尔，型号：DMCC82，产地：山东·济南，厂商性质：生产商。

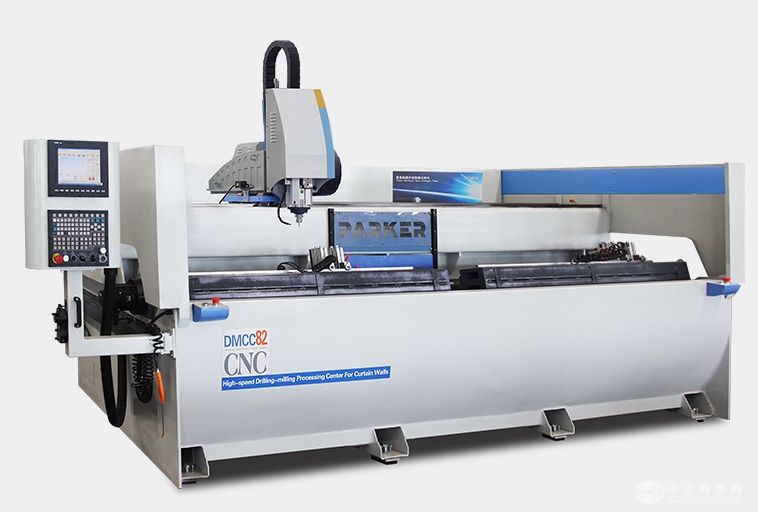

铝幕墙高速加工中心
产品编号: DMCC82
产品属性:铝幕墙高速加工中心 DMCC82适用各种铝门窗及幕墙型材的安装孔、流水槽、锁孔、形孔、端铣及攻丝等加工工序。高速定位加工，可达120m min。
性能特点：
1.高速定位加工，可达100m/min。
2.配备专用CAD-CAM软件。
3.+90°到-90°任意角度加工。
4.半干式刀具冷却系统，无毒无污染，便于清洁。
5.精密分配型导轨自动润滑。
6. 具备选择加工功能。
7. 意大利原装HSD电主轴及8刀位刀库。
8.真正实现四轴联动及插补，可加工圆管材料。
9. 单次加工及多次循环可自由设定，提高效率。
10.双定位可选，可一次加工两件工件，及超长工件。
技术参数 TECHNICAL DATA.
行程 STROKE
X轴行程(Stroke for X axis) 3500mm
Y轴行程(Stroke for Y axis) 400mm
Z轴行程(Stroke for Z axis) 400mm
A轴回转范围 ±185°
主轴 SPINDLE
主轴转速(Spindle Speed) 15000
主轴锥孔(Spindle Taper) ISO30
主轴功率(Spindle Driven Motor) 5.5KW
刀库 TOOLS
刀库款式(Tools Changer Format) 直排式
刀库容量(Capacity Of Tools Magazine) 8刀位刀库
相邻换刀时间(Tool Change Time) 5s
移动速度 MOVING SPEED
X轴移动(X Axis Moving Speed) 100000mm/min
Y轴移动(Y Axis Moving Speed) 80000mm/min
Z轴移动(Z Axis Moving Speed) 60000mm/min
X/Y/Z进给速度(X/Y/Z Feeding Speed) 0-2000mm/min
马达功率 POWER OF MOTOR
X/Y/Z/A驱动马达(X/Y/Z/A Driven Motor) 1.3Kw 1.5Kw 1.0Kw
A轴运行速度 90°/s
润滑冷却系统 LUBRICATING SYSTEM
润滑系统(Lubricating System) 广东宝腾
冷却系统(Cooling System) SAGELY微量润滑冷却
精密度 PRECISION
X 轴定位精度(Position Precision Of X Axis) ±0.05mm
Y/Z 轴定位精度(Position Precision Of Y /Z Axis) ±0.02mm
重复定位精度(Repeating Position) ±0.02mm
机械规格 SIXE OF MACHINE
电源(Power Supply) AC 380V 50Hz
总功率(Power) 约 11KW
气压需求(Air Pressure) 0.5MPa – 0.8MPa
重量(Weight) 约3t
外形尺寸(Area) 5350*1800*2500mm
零部件使用品牌及规格 MAIN COMPONENT CONFIGURATION
操作系统(Operation System) 台湾新代
伺服电机(Serve Motor) 日本安川
主轴(Spindle) 意大利HSD 意大利Hiteco
导轨(Guide Rails) 日本 THK
轴承(Bearings) 日本 NSK
丝杆(Ball Screw) 台湾 TBI
电气件(Electrical Parts) 法国施耐德 Schneider
气动元件(Pneumatic Components) 台湾 AIRTAC
减速机(Reducer) 台湾 ATG
刀库 派克专利
