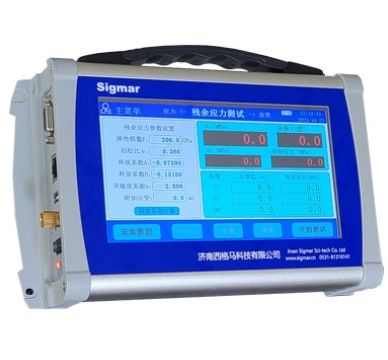

ASMT3残余应力测试仪
产品描述：
ASMT3残余应力测试仪是济南西格马公司自主研发的3通道的静态应变仪。主要测量残余应力、应变、应力。特点：1、7寸触摸液晶屏，设备体积小巧，携带方便，参数设置直观；2、自带
锂电池，适合没有电源现场测试（测试残余应力选配带电池的手枪钻和电烙铁）3、可设置弹性模量、泊松比、灵敏度系数、释放系数、附加应变、可长导线补偿；4、自动计算残余应力的大小及方向；
概述
ASMT3残余应力测试仪是济南西格马公司自主研发的3通道的静态应变仪。主要测量残余应力、应变、应力。应变仪所用的A/D、CPU、存储器、通信等
芯片以及电桥所配的精密电阻均精选自国际顶尖的电子器件制造商，无论是原理图设计还是线路板上元器件的布局及连线，都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响，还进行了严格的泄露电流、绝缘等级、绝缘强度等安全规程测试，因而测量精度高、线性好、温漂小，可长时间、安全、可靠地工作，可广泛安全应用于工业现场、企业研发测试中心、大学教学实验的应变、应力测试。
二、应用领域
1. 机械工程及制造设备：起重机、挖掘机、水泥泵车等工程机械的力臂等部位的应变应力；机床导轨的残余应力测试。
2. 高铁、汽车、轮船等交通设备：发动机、减速机的应变应力测试；车体、轮轴、高压输电弓等部位的应变测试。
3. 电力、动力工程：电厂设备的强度测试，如核电站安全壳整体强度测试；水轮机轴及叶片的应变应力测试；蒸汽管道受热后的应变应力测试。
4. 土木建筑及水利工程：建筑结构静态应变应力测试；大型体育场馆的钢结构屋顶在拆除安装支架时的应力监测。
5. 桥梁和道路：大型钢结构桥梁的静载强度试验和道路涵隧工程结构应力测试。
6. 材料参数测定：各种金属材料的弹性模量、泊松比、残余应力释放系数A和B等参数测定。
7. 冶金、石油、化工：钢锭模表面热应力测试
三、主要功能
1． 测量各种各向同性弹塑性材料的内部残余应力（挤压、焊接、铸造、机加工等产生），如：钢、铸铁、
铜及其合金、
铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等。
2． 测量各种线弹性材料的静态应变应力或缓慢变化的应变应力，如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、
复合材料、植物、塑料、橡胶等。
3． 可以测量多种物理信号
（1）一次直接测量信号：应变信号
（2）二次计算生成信号：应力信号、残余应力信号
4. 自带7寸触摸液晶屏，参数设置简洁方便，在线显示所有3通道的应变、应力或残余应力，通过按键设置、修改应变、应力或残余应力参数
5. 自带锂电池，最长可连续工作8小时，特别适合供电不方便的情况下的残余应力、应力、应变测试
6. 设备体积小巧，携带方便
7. 设备存储
（1）数据存储功能，设备可随时存储当前测量数据，并可事后查看。
（2）数据导出功能，导出表格格式文件，方便查看与进一步处理
四、技术指标
1. ADC分辨率：24位
2. ADC类型：Sigma-Delta
3. 自带7寸触摸液晶屏，有详细的参数设置窗口，应变仪与计算机通讯方式：以太网通讯,串口通讯
4. 测试信号通道数：3通道/台，可同时接1个测应力用应变花，自动巡检、监测应力及其变化；或可接3个电阻应变片，自动巡检3个通道。
5. 每通道信号采样率fs（Samples/second）：5、10、20、25、50

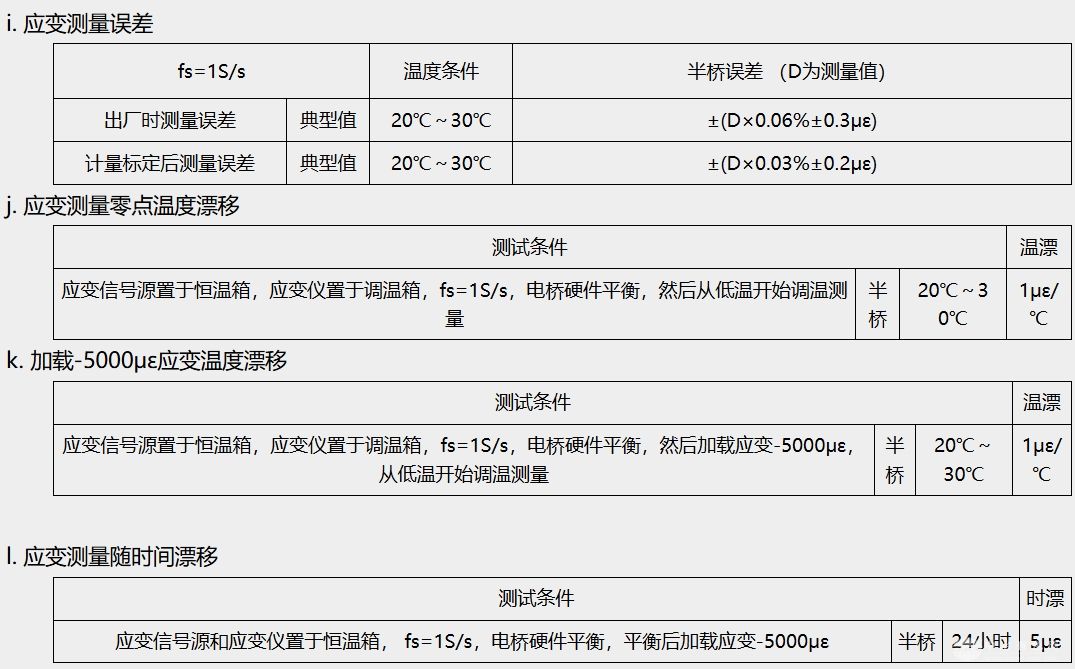

6. 应变信号技术指标（开机预热半小时测得）
a. 电桥激励电源（V）：2.5
b. 电桥连接方式： 半桥：公共补偿
c. 应变片灵敏度可设置，并存在仪器内部
d. 可长导线补偿，去除导线电阻引起的系统误差
e. 电桥平衡范围（Ω）：应变计阻值 × ±1%
f. 应变测量范围（με）：－58000～＋58000
g. 非线性：小于0.02%
h. 应变分辨率（με）：0.1
7. 测试信号接口类型：航空插座
8. 外形尺寸及重量
应变仪外形尺寸：
ASMT3：240×165×58 (长×宽×高,mm) 重量：1200g
9. 电源要求
5VDC 2A电源适配器
10. 环境要求
工作温度: -10℃～60℃ 工作湿度: 10%～90% RH
储存温度: -25℃～70℃ 储存湿度: 5%～90% RH
11. 电磁兼容测试
静电：接触放电6000V，空气放电8000V
12. 其它抗干扰测试
静态应变应力测量过程中，允许在被测材料上电钻打孔、电焊、等离子切割等操作。
13. 存储
采用频率1Hz可以存储128万条
