航空领域载荷疲劳实验装置-JNHL
一、设备特点
电液伺服航空力学实验装置, 主要用于材料和零部件的动态力学性能试验,可进行动态高频疲劳试验、程序控制疲劳试验、疲劳寿命试验、裂纹扩展、断裂韧性等试验,配置高低温箱,可以进行高低温 环境下的疲劳加载试验。同时增加相应的夹具也可以应用于各类结构件、部件的动态性能、静态性能及疲劳寿命等测试。
二、组成
系统主要组成:主机、恒压伺服泵站、液压强迫试验夹头、控制系统、软件系统等。
三、主要技术指标
动态试验力:10KN---4000KN; 静态试验力:10KN---4000KN;
频率范围:0.01-100Hz; 试验空间:500-1000mm;配液压自动夹头;液压自动调整空间高度。

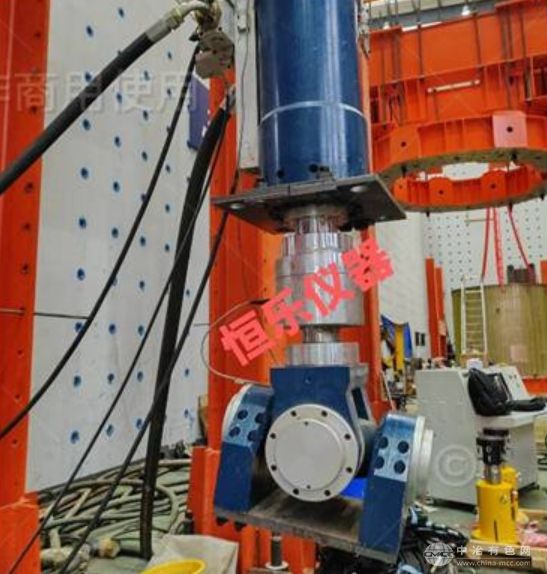

四、作动器参数
作动器:过孔直径60mm,模块化设计。
作动器的额定推力:500kN;
负荷传感器:高精度轮辐式负荷传感器;
负荷测量范围与分辨率:百分之4--百分之100FS,负荷测量分辨力:0.1kN;
负荷测量精度:在百分之4-百分之100范围内示值的±1%;
加载额定行程:200mm;
倾角传感器的角度分辨率高于0.01度;
作动器额定速度:2.5mm/s
