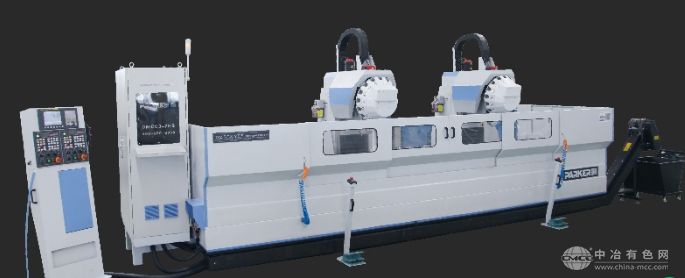

铝型材双头高速加工中心

铝型材双头高速加工中心

320
规格/型号:DMCC3-2HS
品牌:派克诺尔
应用领域:材料制备
产地:山东 - 济南
厂家/供应商:山东派克诺尔机器有限公司
咨询电话::0531-88075688(请说明信息源自“中冶有色网”)
更新时间:2025-06-09
级别:待认证

铝型材双头高速加工中心说明介绍

铝型材双头高速加工中心

山东派克诺尔机器有限公司生产的型材双头高速加工中心,品牌:派克诺尔,型号:DMCC3-2HS,产地:山东·济南,厂商性质:生产商。


铝型材双头高速加工中心 DMCC3-2HS

所属系列:汽车配件加工中心


设备性能说明(FUNCTION):


1.一体化床身,热处理定型,刚性好。

2.LH/RH左右工装夹具具有通用互换性,左右夹具工装可以互换使用,设备之间夹具同时具有通用互换性。

3.配有链条式集屑排屑系统,方便清理,并配有油水分离器,自动排除切削液内的导轨油

4.双机头、双区双工位加工,效率高

5.设备X、Y、Z轴定位最高速度可达60M、30M、30M/min

6.可选配备台湾欧博朗品牌数控转台,配置为第四轴,定位精度20弧秒内,最大限度接近0间隙,极大提高加工精密度,一次装夹即可实现。

7.工装夹具配置夹紧开关,夹具夹紧压力采用可调可视方案,加装压力表和调压器,人性化设计,方便操作,最大程度防止型材松动。

8. 电缆坦克链、各轴导轨及传动齿条、丝杠采用全防护结构,有效防止加工碎屑进入,大大提高传动部件的寿命。

9.配有导轨自动注油润滑系统,方便保养。

10.配置微量润滑或水冷却循环系统,有效保护刀具,提高刀具寿命,并配置油水分离器,有效分离切削液中的润滑油,有效提高切削液的使用寿命。

11.主轴采用原装台湾数格品牌,最高转速可达12000RPm,其性能和寿命都远远高于同类产品。

12. 刀库采用原装台湾首轮品牌,配有16位刀具刀位,相邻换刀速度2.5秒。

13.带有刚性攻牙功能,加工速度快,攻牙精度高。

14.伺服主轴电机低速最大可输出23.9Nm,高速可达12000rpm,适应钢材重载加工及铝合金材料的加工。

15.支撑转台的底座加宽、加厚,增加整机的稳固性,最大程度上减小加工自震。

16.配有型材专用贴合型压紧靠模,大大提高型材加工时的稳定性,有效降低共振现象。

17原装日本FANUC 0I MF数控系统,双头双通道系统,操作简单,稳定性、实用性高,同时系统单独配置刀具寿命管理系统,方便进行刀具的寿命管理。

18配置有油水分离器,将油和水进行自动分离。


技术参数 TECHNICAL DATA.


行程 STROKE

X轴行程(Stroke for X axis)总行程3500mm 单个行程1200mm

Y轴行程(Stroke for Y axis)400mm

Z轴行程(Stroke for Z axis)400mm

主轴 SPINDLE

主轴转速(Spindle Speed)12000 RPM

刀库 TOOLS

刀库款式(Tools Changer Format)转塔式

刀库容量(Capacity Of Tools Magazine)16刀位刀库 双刀库

相邻换刀时间(Tool Change Time)3.0s

移动速度 MOVING SPEED

X轴移动(X Axis Moving Speed)60m/min

Y轴移动(Y Axis Moving Speed)30m/min

Z轴移动(Z Axis Moving Speed)30m/min

X/Y/Z进给速度(X/Y/Z Feeding Speed)0~2000mm/min

马达功率 POWER OF MOTOR

主轴驱动马达(Spindle Driven Motor)5.5KW

X/Y/Z驱动马达(X/Y/Z Driven Motor)1.8KW、 1.8KW 、1.8KW
