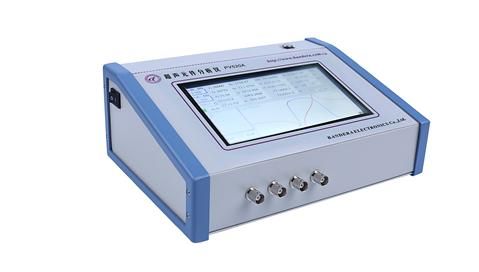

PV520A-S超声元件阻抗分析仪
PV520A-S超声元件阻抗分析仪是由清华大学自动化系和中国科学院声学所共同研制开发的。测试如下以及十多个参数:谐振频率Fs、大电导Gmax、带F2-F1、反谐振频率Fp、品质因数Qm、自由电容CT、动态电阻R1、动态电感L1、动态电容C1、静态电容C0、有效机电耦合系数Keff。用于压电超声器件和设备的检测综合性解决方案.也是目前高校和生产单位的重要
检测仪器。
应用范围:
介电质材料:塑胶、陶瓷、印刷电路板的电容率和损耗正切评估
被动元件:电容器、电感器、电阻器、变压器、陶瓷谐振器
半导体元件:变容二极体之cv特性分析、二极体
其他元件:电路板上的元件阻抗评估
超声波换能器、超声波变幅杆、超声波模具(工具头)、压电陶瓷、换能器、超声清洗机、超声塑焊机、水声、磁致伸缩材料、超声粉碎机、超声雾化、超声洁牙、倒车雷达、超声测距、超声乳化、超声除垢、超声马达,以及其他用到压电和超声的器件和设备。
二、功能介绍
1.尺寸仅有24cm*14cm*(前5cm后10cm),重量仅有1.95千克。
2.超大触摸屏,无需物理按键,一次显示全部参数和图形,更直观。
3.超快测试速度,一次测试1000点仅需5秒。
4.也可以连接电脑使用,且软件与PV70A/80A完全兼容。
5.测试频率可达5MHz。
三、产品特点:
(1)自动跟频:设备一旦完成初始设置后,就可以连续作业而无需对发生器进行调节。
(2)自动振幅控制:换能器工作过程中负载发生变化时,能自动调整驱动特性,确保超声波工具头得到稳定的振幅。
(3)系统保护:系统在不适宜的操作环境下工作时,发生器将停止工作并报警显示,保护设备不受损坏。(4)振幅调节:振幅可在工作过程中瞬间增加或减少。
(5)自动搜频:可以自动测定工具头的工作频率并储存。

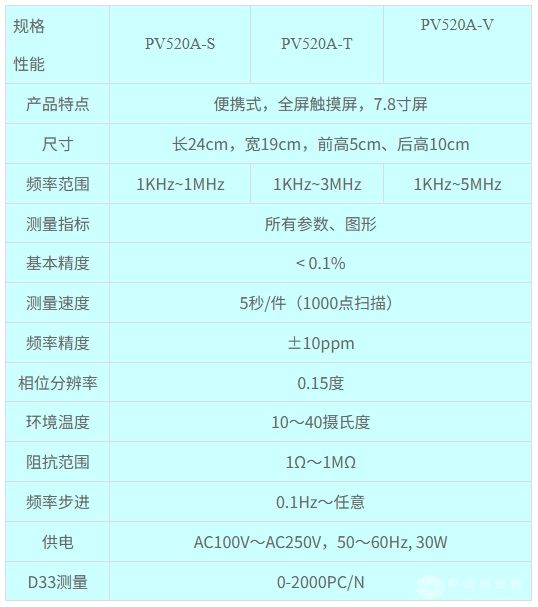

四、主要技术参数
