设备介绍

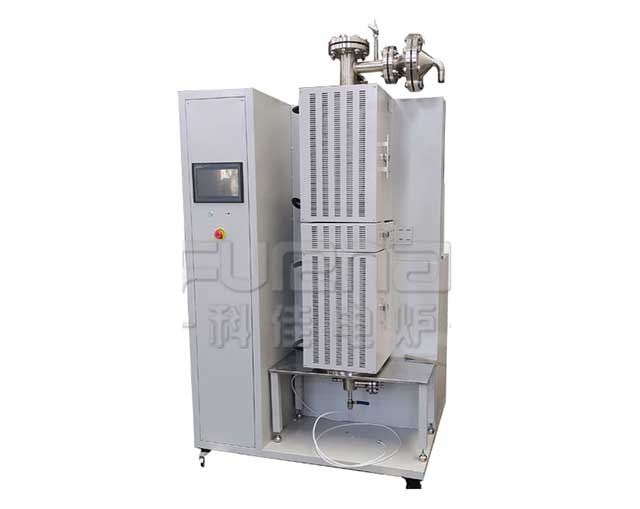

该立式管式炉采用炉管垂直放置、炉膛加热丝环形分布的结构设计,可应用于小型钢件的退火、回火热处理,以及立式CVD镀膜等。设备可在气氛状态、真空状态下运行,也可作为普通管式炉使用,适用于高校实验室及科研院所等单位。
产品优势
环形加热丝 均温性好
加热丝环形分布于炉膛内部,将炉管360度环绕,提高炉膛内温度均匀性
高纯Al2O3炉膛 保温节能
高纯度Al2O3纤维耐火保温材料,保温效果优越,有效地降低了设备使用功耗
双层风冷炉体 安全性高
炉体采用双层风冷结构工艺,有助于降低壳体的表面温度
LCD触屏控制系统
采用智能PID智能温度控制,7英寸触摸屏集中操控,可直观显示“时间-温度”曲线
一体式水冷法兰
采用一体式水冷法兰,防止法兰过热损毁密封圈,充分保证设备密封性
PID调节温控
PID 方式调节 30 段可编程自动控制,具有超温及断偶报警功能
技术参数
名称 1000度立式管式炉
产品型号 KJ-T1200-H50V2
炉体结构 立式开启式结构,双层壳体配有冷风系统自动降温
炉膛材质 真空吸附成型的优质高纯
氧化铝多晶纤维固化炉膛,材料保温性能好、反射率高、温场均衡
连续工作温度 ≤1000℃
升温速度 推荐≤10℃/min
炉管材料 2520材质
炉管结构 稀相区和密相区通过过渡段管变径焊接连接,不锈钢侧面焊接各种引管和法兰,最顶部密封法兰连接并设置防爆装置
加热元件布置 电阻丝
炉体组成 炉体分两半,加热元件镶嵌在保温层中,后面一半固定在支架上,前面一半可开启拿出管子,前面均匀分布电阻丝,后面部分因为引管伸出电阻丝会绕过引管布置
流化床体稀相区 炉管为2520材质,加热区长度为500mm (可按照客户要求定制),后下部一个备用进气口,一个测温热电偶和一个机械压力表,检测管内温度和压力,最上部是出气段,出气端引管出来后连接检测除尘装置
出气端 炉管伸出炉体位置为出气端,位于炉体外面,旁支有一个测温热电偶和一个机械压力表
测温元件 N型热电偶
控制部分
密相区和稀相区单独控制,控制系统采用人工智能调节技术
1、采用PID方式调节控温,可设置30段升降温程序
2、控温精度±1ºC
3、具有过温保护、断偶保护
4、仪表具有温度自整定的功能
密相区两支测温显示仪表和稀相区两支测温显示仪表及尾气管道测温显示仪表分别固定在控制柜上
