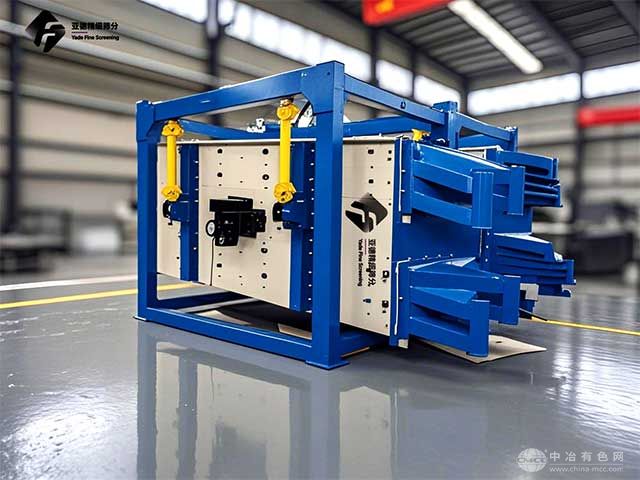

方形摇摆筛简称往复筛，是满足大产量、高精度需求的用户而研发设计的一种新型高效筛分设备。方形摇摆筛仿照人工筛分原理做轻微的椭圆摇摆和上抛弧运动，特别适合圆柱状、片状等不规则物料，具有筛分效率高，产量大，使用寿命长等优点，且设备安装使用方便，易于流水线配套使用。
产品概述
方形摇摆筛采用吊挂式结构，多年行业经验，设备技术优。网架及装网方式采取独特的创新设计，安装十分方便。多 10层筛网设计，可以一次性筛分出十一个等级，也可以。设计为5层+5 层,4层+4层，相当于2台筛机，还可以设计为2层+2层+2层相当于3台筛机,或者设计为1层+1层+1层+1层+1层,相当于5台筛机。我们可以根据客户的具体要求专门设计。
工作原理
从筛机摇动体即筛箱运动轨迹来看，方型摇摆筛又称弧形筛，其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据方形摇摆
振动筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。筛机启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，期间，小于筛面孔径的物理通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，从而完成筛分工作。
产品结构
方形摇摆筛主要是由进料口、筛箱、驱动装置、筛架、支撑架、减振装置、出料口等组件构成。
l 进料口：改变了原来依附在后门上的设计，增加了分料板结构，使分料更有效均匀.后门的重量减轻，让进料一端的摇摆运动更有力，使得投入筛面的物料更快速的分散筛分。
l 筛箱：包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内。
l 驱动装置：包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。
l 万向轴：整个筛箱由万向轴连接，当筛机做摇摆运动时，万向轴也跟随旋转，对旋转动力起到缓冲、阻尼的作用，使整个筛机运行更顺畅。
l 出料口：根据客户的物料筛分需要进行各种不同设计的，由不同的网层要求进行变化，我们的设计更着力于方便大流量，快速不堵塞的流出筛体，改变各种角度、增加出料管道直径、减少流出距离等各种工艺方法.
产品特点
1、筛分量大，,独有的多层分级设计，一机分两组，一台抵多台使用,产量翻倍
2、全封闭结构无粉尘污染，提升工作车间的工作环境
3、柔性筛分，加速度比普通振动筛低4-5倍，使用寿命提高，从而减少维护成本
4、换网更加便捷，操作简单，牢固可靠
5、大型静电喷涂工艺，设备更加美观、耐磨、防锈
产品特点
方形摇摆筛广泛用于砂石，化工，金属粉末，矿物粉末，食品，盐，饲料等行业。
应用领域
方形摇摆筛可筛一至五层筛网，能同时进行二至9个等级的分级或过滤。
主要用于化工及
新材料、冶金、矿粉、食品、磨料等行业。
适用筛分物料：石英砂、工业盐、压裂砂、机制砂、板材砂、烘干砂、陶粒砂、宝珠砂、硅砂、聚丙烯、烘干矿粉、碳酸钙粉、云母粉、滑石 粉、河沙、化肥、石英砂珍珠岩，石墨，绿豆，龙岩矿砂，金属粉，金属硅等物料分级筛选。

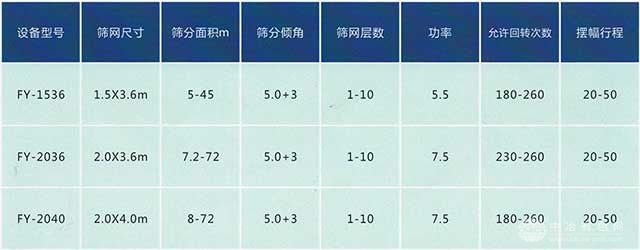

技术参数
