2000吨电液伺服卧式拉力试验机
概述：
微机控制电液伺服卧式拉力试验机（简称拉力试验机）主要用于钢丝绳索具、纤维产品、锚链等金属、非金属结构件的拉伸性能试验。测定其力学性能参数和特征值。
依据标准：
卧式拉力试验机满足下列标准要求：
GB/T 2611-2007《试验机通用技术要求》、GB/T 16826-2008《电液伺服万能试验机》、GB/T 6825.1-2002《静单轴试验机的检验第一部分：拉力和压力试验机测力系统的检验与校准》和GB/T 6946-2008《钢丝绳
铝合金压制接头》等。
性能特点：
1.拉力试验机的关键部件采用国际知名品牌：伺服阀，位移传感器，柱式负荷传感器，全数字式伺服控制器，日本不二越公司低噪声油泵等。

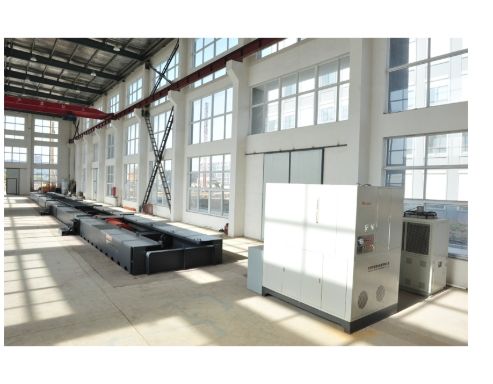

2.拉力试验机结构：采用卧式结构，由钢结构框架、横梁（前、后加载梁，调整梁，油缸安装梁）、油缸、固定拉头、移动拉头、预拉紧机构、负荷传感器和安全防护罩等部件组成。结构紧凑、稳定性好、刚度高、频响快。
3.液压系统（液压伺服泵站）：
3.1.采用无泄漏的静音技术设计，压力输出平稳，无波动、低噪音、散热效果好、过滤精度高、具有压力超载、油温超温、油面过低、电机过热等自动保护功能，液压系统满足整个实验工作需要。
3.2.压力双重保护：采用电接点压力表和压力继电器对系统压力进行双重保护。
4.控制方式：采用PIDF控制方式，实现力、位移、变形等参数的闭环控制，平滑切换。
5.微机系统：适用于Windows2000/xp实验平台下操作，计算机能够自动、连续、精确地显示试验结果，并自动打印试验报告。报告格式满足原始记录要求。
6.安全保护：具有力、位移超限、试样断裂、油温和压力过高、油路堵塞等保护。
工作条件：
拉力试验机的工作条件应符合下列要求
1.海拔高度：≤1000米
2.环境温度：0℃~40℃
3.相对湿度：≤80%
4.供电电源：三相五线制，380v±10% 50Hz±5%良好接地 功率：约200kW
5.拉力试验机应在稳固的基础上安装，水平度0.2/1000
6.拉力试验机的实验室配备1500航空液压油和循环无沉淀的冷却水。
技术参数：
1.最大试验力：20000kN
2.试验力测量范围：1%~100%FS（全程不分档）
3.试验力测量准确度：一级（±1%）
4.油缸活塞行程：2000mm。
5.活塞杆运行速度：0～200mm/min无级调整
6.试验空间：
6.1.最长（拽绳器销轴中心距）：21000mm 无极调整
注：a.含活塞行程2000mm
b.空间调整：采用插销方式，间距1000mm。共20级25000mm。
6.2.试验空间宽度：1500mm
7.试验试样：纤维产品、钢丝绳索具，锚链等。
8.预拉紧：
8.1最大预紧力：300kN
9.液压系统：
9.2.控制方式：远程控制系统压力和运行速度。
12.主机重量：约500T
基本配置：
3000吨卧式拉力试验机主要以下部分组成：
主机框架、液压伺服油源、伺服作动器总成、数字式控制器、微机系统和试验附件（含预拉紧机构、夹具、防护罩）等部分组成。
