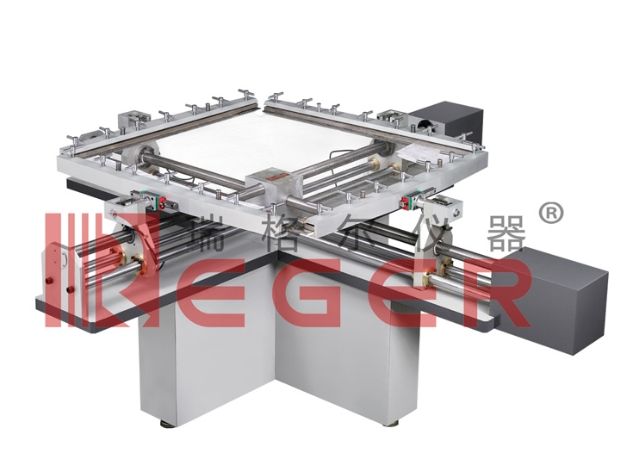

双向对称拉伸试验机
双轴力学试验机（以下简称试验机）主要用于金属和
复合材料（板样、棒样和三维体样）的静力试验和低周疲劳试验，采用双闭环控制技术，保证加载中心，可实现单轴、双轴试验。同时还具备通用单轴电液伺服试验机的功能。
依据标准：
符合GB/T2611《试验机通用技术要求》等标准要求
性能特点：
1．试验机采用十字形开放式整体钢结构加载机架。结构紧凑合理，外形美观大方；
2．试验机采用高性能伺服电机加载，加载迅速、平稳、无级加载；
3．试验机控制方式：力、位移、变形闭环控制，平滑转换；
4．加载方式灵活多样：既可以对试件进行单轴的试验，又可以进行双轴双向的拉伸试验，还可以进行通用试验机的加载、卸载试验；此外，还能实现运动联动及任意组合。
5．安全保护：试验机过流、过压、超温、软件部份的超载、超位移保护、机械强制安全限位保护等。
工作条件：
1．海拔高度：≤1000米
2．环境温度：15℃～35℃
3．相对湿度：≤80%
4．供电电源：三相五线制、50Hz、电源波动±10%、良好接地、电源功率约5KW。
5．在稳固的基础上安装，试验机水平度：0.2/1000
6．试验区域无振动、无腐蚀性介质和无强磁场干扰。
技术参数：
A、加载系统
1．加载空间：
径向（X1向、X2向）：两夹头端部最大间距—1500mm
轴向（Y1向、Y2向）：两夹头端部最大间距—1500mm
2．试件：
2．1形状：“十字形”、“立方体”、“正方形”、长方形—板样、三维体样。
2．2最大尺寸：1000*1000mm
3．加载通道：4通道
4．加载顺序：双轴双向（径向、轴向）同时加载或依次先后顺序加载；
5．加载结构：双轴双向四通道加载机构位于同一平面，两两相向同轴加载；
6．加载速率：0.001~1000mm/min无极调速。
注：两方向可非比例加载
B、试验力
1．双轴四向最大静态试验力：静载：±100N
2．试验力测量范围：0.2～100%全程不分挡
3．试验力测量准确度：拉压两个方向准确度均为示值的＜±1.0%
4．试验力测量：电阻应变片式传感器
5．试验力分辨率：0.001N
6.双轴四向最大行程<位移>：±500mm（即冲程为1000mm）
C、试件变形
1．变形测量范围：0-500mm
2．变形测量准确度：拉压两个方向准确度均为示值的±1.0%
3．变形测量：位移法测量。
F、试验控制
1．控制方式：双向加载试验能实现试验力、位移的四路协调闭环控制。
2．控制内容：控制对试件的加、卸载荷方法以及拉伸时的运动形式，并对加载中心位移进行控制，
控制中心定位偏移范围小于0.01mm～0.05mm
G、试验结果
在试件试验过程中，计算机实时、同步显示试验力、位移、时间、等参数，并绘制应力～应变等各项参数的关系曲线，试验结果由打印机打印。
基本配置：
1、主机加载机架—十字形开放式整体钢结构加载机架1台
2、负荷传感器4只
3、高精密滚珠丝杠2副
4、测控制系统1套
5、微机系统1套
6、特制专用夹具1套
