产品介绍

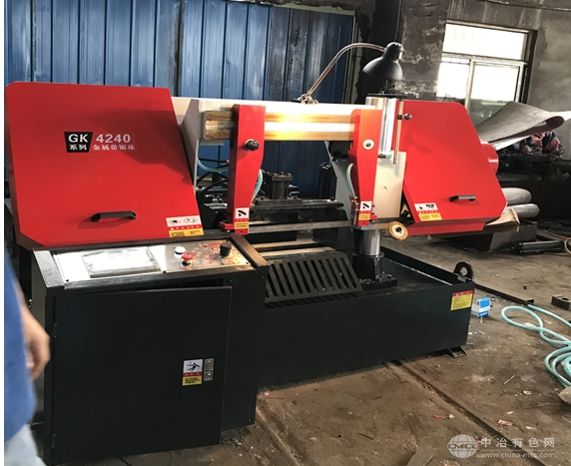

GK4240数控金属带锯床产品特点：
1.机床通过机械、电气、液压的配合，具有自动送料、自动进刀、切割完毕锯架自动快速退刀的功能。
2.智慧型人机界面使机械操作极为简便且效率好;。
3.机器异常讯息及故障排除指示自动显示。采用高效节能PLC配合设计简洁之电路板以及电器箱优异的空间，不仅确保机器低故障率且方便维修并节省空间。
4.采用数字光栅尺控制，送料精度高。
5.机器送料导向采用精密直线导轨副，运动精度高、耐磨性好。
GK4240数控金属带锯床各组成系统及功能简述
1.机床由机架、主传动装置、锯带张紧装置、带锯条导向机构、冷却系统等部分组成。
2.床身、工作台：床身采用焊接箱式结构,主要用以支撑其他部件,内腔兼作液压油池,工作台为铸件,用以承料,安装夹紧装置及锯架。
3.主传动装置:主传动采用蜗轮传动方式,由电机、蜗轮变速箱,锯轮箱及锯轮组成。主要用以传递扭矩,驱动带锯条回转,以便实现切削运动。
4.锯带张紧机构:是由从动锯轮,滑座, ,滑块和丝杆,螺母组成,通过移动从动轮使带锯条得以张紧,保证带锯条与锯轮轮缘之间形成一定的压力,产生足够的摩擦力来带动锯条作回转运动,实现切削运动,张紧力有大小可以通过调整测力扳手来确定。
5.工件夹紧机构：工件夹紧采用液压夹紧。液压夹紧则是以油缸替代丝杆和丝杆螺母,并通过按钮和电磁阀进行操纵,实现工件的夹紧与松开。
6.锯带导向装置:是由左、右导向臂及导向头组成,导向头则由导向滚及导向块组成,主要用来将带锯条扭转一定角度使之与工作台面垂直,保证锯条的正确位置,提高切割精度。
7.冷却系统:是由冷却液箱,冷却泵,管道,阀及喷嘴组成,用来保证对切削区域供给充足的冷却液,以提高切削效果和锯带的使用寿命与切削断面精度,同时还有利于清除齿上的切屑。
8.承料架:是由滚轮,支架及送料机构组成,送料机构是由油缸。送料钳锷及其座组成。使用时,必须与主工作台面平行且其夹紧中线对齐,以保证正常切削精度。
GK4240数控金属带锯床主要技术参数：
序号项目名称技术参数、规格备注
1锯削范围(mm)●400 ■400×400
2锯切速度(三档)27/45/69m/min
3带锯条规格(长*宽*厚)5000*43*1.3 mm
4进给速度液压无极调速
5主电动机功率4 kw
6液压电动机功率1.5kw
7冷却电动机功率0.04kw
8单次送料行程500mm
9送料精度0.2mm
10主传动方式蜗轮传动
11夹紧方式液压夹紧
12锯带张紧方式手动张紧
13锯屑清理方式钢丝刷
14送料架长度0.5米
15外型尺寸2650×2700×1850 mm
16机床重量2.5kg
