山东昆泰重工机械有限公司生产的全自动多功能切削设备，型号：CK6160，品牌：昆泰重工，产地：山东·枣庄，厂商性质：生产商。

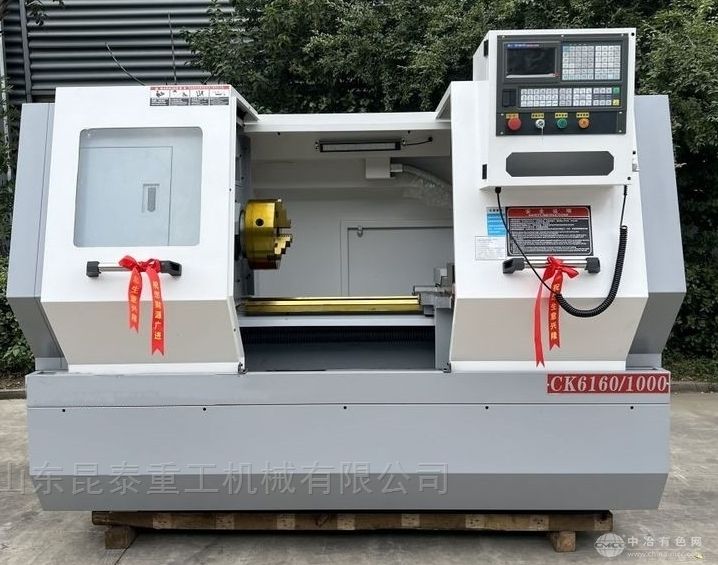

CK6160 平身硬轨 全自动多功能切削
数控机床坐标系采用的是右手笛卡尔直角坐标系，其基本坐标轴为X、Y、Z直角坐标，如下图所示，规定了X、Y、Z三个直角坐标轴的方向，这个坐标系的各个坐标轴与机床的主要导轨相平行。根据右手螺旋法则，我们可以确定出A、B、C三个旋转坐标的方向。
1、机床精度高，主轴采用哈尔滨轴承BEARING高度双滚珠轴承支承，噪音低，精度高，稳定性好。
2、可车削各种回转表面，如圆柱面、圆锥面、特形面等，并能进行切槽、车螺纹、镗、铰加工，适用性强。
3、床身导轨经超音频淬火后精磨，硬度高，刚性好。
4、滚珠丝杆采用整体内循环丝杆，配对角接触球轴承支承并预紧。导轨、丝杆等采用集中自动润滑，具有运动灵活、减少热变形、精度稳定的特点。
5、电动四工位刀架采用齿盘，重复精度高。
6、尾架具有快速凸轮夹紧装置，工作。尾座套筒内有防止钻头旋转的装置，避免了因误操作引起的钻头旋转而损伤尾座套筒内孔锥度，保护了尾座部件。
7、数控系统采用GSK928TE，凯恩帝KNDITB-II，仁和100T，华中世纪星18A等国内产品，可选用混合式步进电机驱动或交流伺服电机驱动，也可根据用户要求选配其它系统。
项目机床规格及主要技术参数备注
系统数控系统GSK980或KND1000TⅡ
带主轴编码器、手摇脉冲发生器
工作范围
CK6160
床身回转直径Φ600mm
滑板上车削直径Φ395mm
工件长度1000/1500mm
主轴国产手动卡盘320mm
主轴孔前端锥度公制φ90 1:20
主轴通孔直径Φ82mm
主轴调速范围50~1800r/min(无极调速)
主轴电机变频7.5 kW
坐标轴X轴快移速度8m/min
Z轴快移速度10m/min
精度X轴≤0.025mm、Z≤0.030mm
重复精度X轴≤0.012mm Z≤0.015mm
回转
刀架刀架型式国产电动回转刀架(三合/文昌)
刀座数量四位
外径、端面刀柄规格25mmX25mm
冷却冷却水泵90W(三相电泵)
自动润滑装置DHB-(TM)3型电动润滑泵泵
传动
部件主轴轴承国产轴承(新哈)
滚珠丝杠国产滚珠丝杠(北方)
丝杠轴承国产丝杆轴承(新哈)
硬轨随机
资料装箱清单 一份
合格证明书一本(精度检测表)
机械说明书一本
电器说明书一本(电器原理图)
操作说明书一本
其它机床总电容量15kW
机床净重(约)3150kg
机床外形尺寸3610*1520*1750
