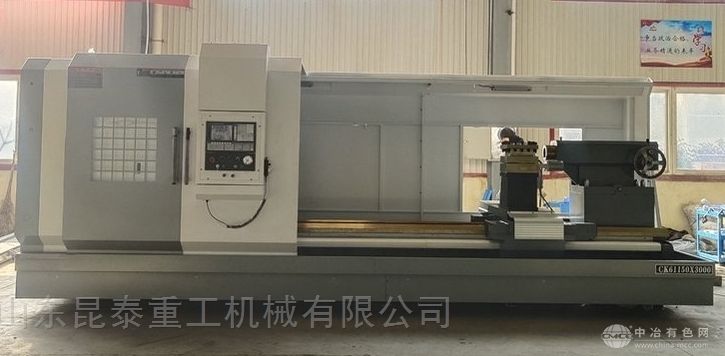

山东昆泰重工机械有限公司生产的硬轨定制大孔径机床，型号：CK61125，品牌：昆泰重工，产地：山东·枣庄，厂商性质：生产商。
CK61125 硬轨定制大孔径可选配
CK61125硬轨主要用于加工各种轴类、盘类零件，可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面，能够满足黑色金属及有色金属高速切屑的速度需求。适合汽车、摩托车、电子、航天、军工等行业对转体类零件进行、大批量、高精度的加工。
● 高稳定性硬轨床身
● 主轴三档变速，档内无极变频调速
● 高强度底座
● 加宽拖板
● 自动集中润滑
CK61125硬轨产品特点：
1、卧式平床身结构;主要构件均采用高强度材料树脂砂铸造，充分的时效处理，导轨经高频淬火处理，确保机床长期使用的稳定性。
2、主轴变频调速，主轴系统采用主轴单元式结构，具有转速高、精度高、刚性强、热变形小、运转平稳、噪声低的显著特点。
3、机床纵横向运动轴采用直联式伺服电机驱动、精密滚珠丝杠副传动、脉冲编码器位置检测反馈的半闭环控制系统，各轴响应快、精度高、寿命长。丝杠轴承选用接触角为60°的丝杠专用推力角接触轴承，能承受较高的轴向载荷，确保了进给传动装置的刚性与精度。
4、油路润滑选用手压油泵实现集中润滑，经济实用。也可根据用户要求配置自动间歇式电动润滑泵。
5、机床采用全防护设计结构，美观宜人，防水可靠，排屑方便
设备参数：
主要技术参数SPECIFICATIONSUnitsCK61100CK61125
床身上回转直径Swing over bedmm10001250
横滑板上回转直径Swing over cross slidemm610850
工件长度Distance between centersmm1500-120001500-12000
床身导轨宽度Guideway widthmm600 600
床身承重范围Max. load capacityT6/106/10
主轴孔径范围Spindle boremm130130
主轴孔径锥度Spindle bore taper-Metric φ140/MT6Metric φ140/MT6
主轴鼻端型号Spindle nose type-A2-15A2-15
主轴转速级数Spindle speed steps-4档变频
VF. 4 steps4档变频
VF. 4 steps
主轴转速范围Spindle speed rangerpm4-3004-300
卡盘规格Chuckmmφ1000手动四爪
φ1000 4-jaw manual
刀架类型Turret/tool post-4工位电动刀架
Eletric 4 position
刀具尺寸Tool sizemm40 x 4040 x 40
X轴行程X axis travelmm520620
Z轴行程Z axis travelmm1350/2850/3850/
4850/58501350/2850/3850/
4850/5850
X轴快速进给速度X axis rapid traversemm/min40004000
Z轴快速进给速度Z axis rapid traversemm/min60006000
尾座套筒直径Tailstock quill diametermmφ160φ160
尾座套筒锥度Tailstock quill taper-MT6MT6
尾座套筒行程Tailstock quill travelmm300300
主轴电机Main spindle motorkw1515
冷却泵电机Coolant pump motorkw0.1250.125
机床重量
Machine weightWeight for 1500kg1000011000
Weight for 3000kg1150012500
Weight for 4000kg1250013500
Weight for 5000kg1350014500
Weight for 6000kg1450015500
外形尺寸
Overall dimensionDimension for 1500mm5000x2100x21005000x2250x2300
Dimension for 3000mm6500x2100x21006500x2250x2300
Dimension for 4000mm7500x2100x21007500x2250x2300
Dimension for 5000mm8500x2100x21008500x2250x2300
Dimension for 6000mm9500x2100x21009500x2250x2300
