山东昆泰重工机械有限公司生产的卧式重型车床，型号：CW62100，品牌：昆泰重工，产地：山东·枣庄，厂商性质：生产商。

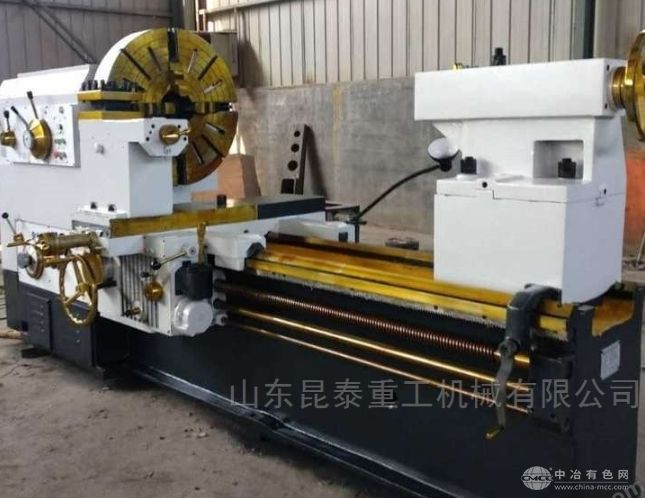

昆泰重工 CW62100卧式车床 重型机床
机床特点
2.1 在本机床上可以车削零件的外圆、内孔和端面、可以钻孔、铰孔和拉油槽，可以加工各种公制、英制、模数、径节螺纹，用户提出特殊定货还可以加工周节螺纹，本机床特别适合于小批量生产的加工车间和机械修理车间使用。
本机床可加工钢、铸铁及有色金属、非金属等材料。
在本机床上加工的零件尺寸精度可达到IT7级，表面粗糙度可达到1.6级。
2.2 床身经过了表面淬火、磨削加工，淬火硬度HRC50;床头箱齿轮经过了齿部淬火、精密磨齿加工，高速齿轮精度可达5级;床头箱主轴采用三点支撑，主轴刚性好;床头箱手柄采用集中操纵。进给箱齿轮也采用齿部淬火。
2.3 机床的精度符合国家标准 GB/T4020-1997《卧式车床 精度检验》。该标准是修改采用的 ISO 1708：1989《Acceptance conditions for greneral purpose parallel lathe-Testing of the accuracy》。
2.4 完备的安全防护装置供用户选用 后防护、卡盘防护、花盘防护、刀架防护，三杠防护。使机床满足《GB金属切削机床 安全防护通用技术条件》的要求，或欧洲安全标准98/37/EC, 89/392EEC91/368EEC, 72/23/EEC
2.5 机床的溜板箱设有快速移动装置、过载安全装置、纵横向十字操纵手柄开合螺母手柄;
2.6 可提供公制机床、英制机床及带多种特殊功能等多种组合;
2.7 本系列机床可提供多种主轴孔径的主轴结构，主轴孔径有100mm，105mm，130mm三种。
2.8 机床的主轴头形式有C11型和D11型两种。
通常情况下，提供C11主轴。对英制机床和特殊定货机床提供D11主轴。
2.9 本系列机床的主电机的功率为11kW(特殊定货为15kW);
2.10 机床的床头箱、进给箱采用油泵淋浴式润滑;
2.11 按GB/T16769-2008《金属切削机床 噪声声压级测量方法》测试，本机床噪声声压级≤83dB(A)。
设备参数：
产品型号C62100
产品规格Φ1000×3000
生产企业大连机床厂
单位报价面议
价格单位元/台
产品描述本车床主要用于车削内外圆柱面、圆锥面及其它旋转体零件，可加工各种常用的公制、英制、模数和径节螺纹，并能拉削油沟和键槽。
马鞍车床特别适合于扁平形 畸形零件的加工。
结构特点：
1.床身采用大宽度侧壁双筋板、内前板采用箱形和斜筋组合结构，整体刚度比单壁门形筋结构提高三分之一。
2.操纵集中，溜板设有快移机构，用单手柄形象化操纵;主轴正反转转换及刹车采用液压控制。
3.车床结构刚度与传动刚度均较高，精度稳定，并能进行强力切削。
4.床身导轨下滑面采用TSF耐磨镶层结构，运动轻便灵活，寿命长;润滑系统为箱外循环，提高了加工精度。
5.主轴孔大，可通过4" 棒料;尾座装有刻度盘和刻线用直观;机床外形整齐美观，易于擦拭和维护。
技术参数
项目单位规格
型号—c62100
床身上最大回转直径mm1000
刀架上回转直径mm480
最大工件长度mm3000
马鞍内回转直径×有效宽度mm1000×300
主轴通孔直径和轴头型式mm104，D11
主轴前端锥孔直径和顶度mm120，莫氏 No.5
主轴转速级数和范围r/min5.4-720 (18种)
纵进给量级数和范围范围 1：1mm/r0.06-1.52(32种)
范围 16：11.6-24.3(32种)
用交换齿轮微量进给范围mm/r0.06-0.912
横向进给量与纵向进给量的比率— 1/2
床鞍快速速度mm/min4000
机床丝杠螺距mm12
螺纹种类、范围公制螺纹mm1-240 (50种)
英制螺纹tpi14-1 (26种)
模数螺纹mm0.5-120 (53种)
径节螺纹tpi28-1 (24种)
下刀架最大横向行程mm500
上刀架最大行程mm200
床尾套筒行程mm250
床尾套筒锥度—莫氏 No.5
床身导轨宽度及淬火硬度mm600 RC52
床身导轨硬度RC52
主电机功率kW11或15
快速电机功率kW1.1
冷却泵电机功率kW0.9
机床净重/机床毛重kg5500/6900
机床轮廓尺寸(长×宽×高)mm5650×1550×1630
