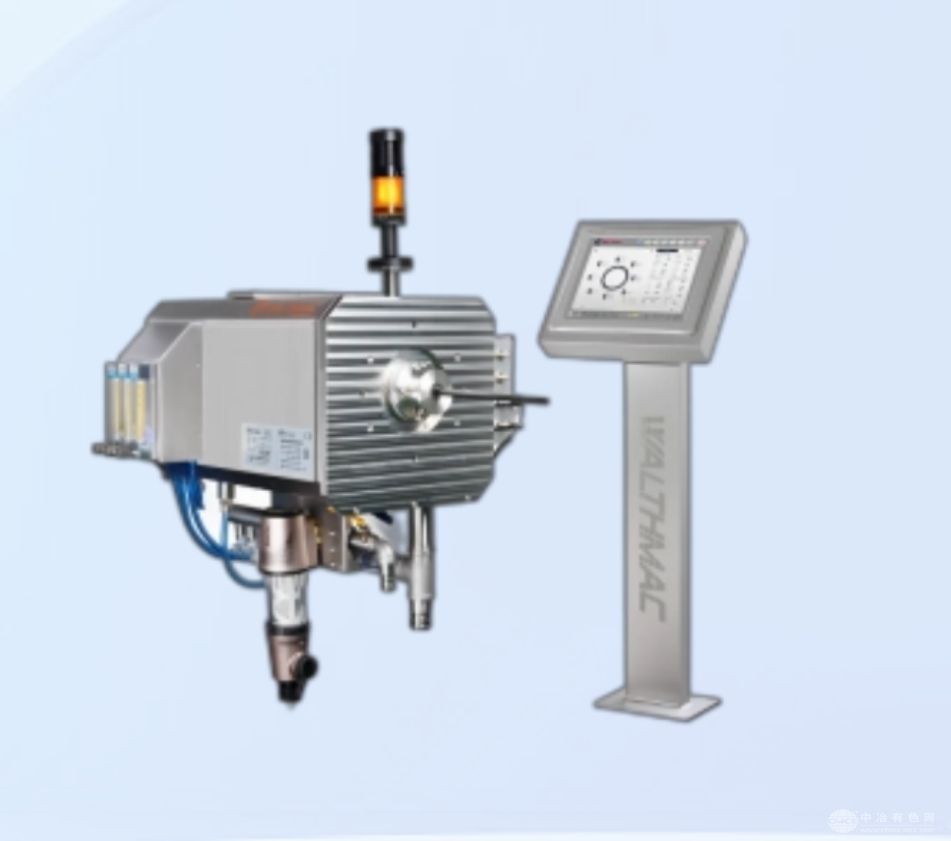

工作原理：
基于高频脉冲反射法，采用定制化微型超声探头（频率范围5MHz-50MHz），通过耦合剂或水膜向高速运动的管材表面发射短脉冲超声波，超声波穿透管壁后，在管材内外表面分别产生反射回波。仪器利用高速ADC采样技术（采样率≥200MHz）精准捕获回波信号，结合数字信号处理算法，实时计算内外表面回波时间差，并依据管材声速自动换算壁厚值。
应用范围：
应用于不锈钢、铜、钛合金等金属管材的在线生产监控，覆盖精密医疗导管、汽车燃油管、航空航天液压管、换热器翅片管及电子半导体用毛细管等领域。
产品技术参数：
测量范围：0.2mm-10mm（依材料与探头频率调整）
测量精度：±0.01mm（标准钢制管材）
重复性：≤0.005mm
响应速度：≤5ms（单点测量）
适用管径：外径≥3mm，壁厚/外径比≤0.3
测量频率：最高1000次/秒（依生产线速度）
显示与输出：7英寸触控屏实时显示壁厚曲线，支持4-20mA模拟量、RS485 Modbus及以太网TCP/IP数据输出
耦合方式：水膜耦合（标配）或静态耦合剂（可选）
防护等级：IP65（主机），探头防护等级IP68
工作温度：-10℃-50℃（主机），探头耐温依型号
产品特点：
非接触式高精度测量：采用微型超声探头与水膜耦合技术，避免机械磨损，适配高速生产线长期稳定运行。
实时壁厚曲线与趋势分析：触控屏动态显示壁厚分布曲线，支持历史数据回放与超差报警，助力工艺优化。
自适应管径与材料：内置多材料声速库，支持一键切换不同管材类型，兼容铜、铝、钛等合金材质。
紧凑设计与快速安装：模块化结构适配狭小空间，探头与主机分体设计，支持生产线不停机快速部署。
工业级可靠性与扩展性：全金属机身与防震设计，支持多探头同步测量与边缘计算功能，可集成至工厂MES系统。
