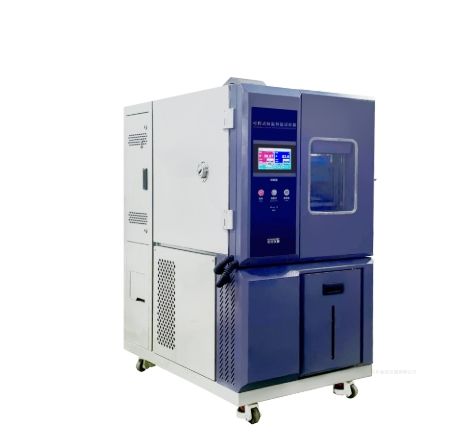

可程式恒温恒湿箱
一、产品型号：HT-TW80L-20
二、产品应用：
本产品主要为航天、航空、石油、化工、军事、汽车（摩托车）、船舶、电子、通讯等科研及生产单位提供温湿度变化环境，供用户对整机（或部件）、电器、仪器、材料等作温湿度试验，以便考核试品的适应性或对试品的行为作出评价，是新产品研制、样机试验、产品合格鉴定试验全过程的重要试验手段。
三、产品特点：
控制方式与特色：平衡调温控制系统(BTHC)，以P.I.D.方式控制SSR，使系统之加热加湿量等于湿热损耗量，故能长期稳定的使用。
1、试验系统结构设计合理，制造工艺规范，外观美观、大方。
2、该试验箱主要功能元器件均采用品牌配置、技术原理可靠、工作噪音低、节能效果好。
3、零部件的配套与组装匹配性好，主要功能元器件均采用进口件，提高了产品的安全性和可靠性，能保证用户长时间、高频率的使用要求。
4、设备具有良好的操作性、维护性、良好的温度稳定性及持久性、良好的安全性能、不污染环境及危害人身健康。
四、依据标准：
参照GB2423[1].02高温试验方法、GB2423[1].01低温试验方法、GB2423[1].03恒定湿热试验方法、GB2423[1].04交变湿热试验方法相应技术条件制造》
五、满足试验方法：
GB/T2423.1(IEC60068-2-1) 低温试验方法 Ab
GB/T2423.2(IEC60068-2-2) 高温试验方法Bb
GJB150.4 低温试验
GJB150.3 高温试验
GB/T2423.3(IEC60068-2-78)恒定湿热试验方法Cab
GB/T2423.4(IEC60068-2-30) 交变湿热试验方法Db
GJB150.9 湿热试验
（每立方米负载不大于35kg/m3钢的热容量，湿热试验时无有源湿、热负载）
符合GB5170、2、3、5、6-95《电工电子産品环境试验设备基本参数检定方法低温、高温、恒定湿热、交变湿热试验设备》的要求。

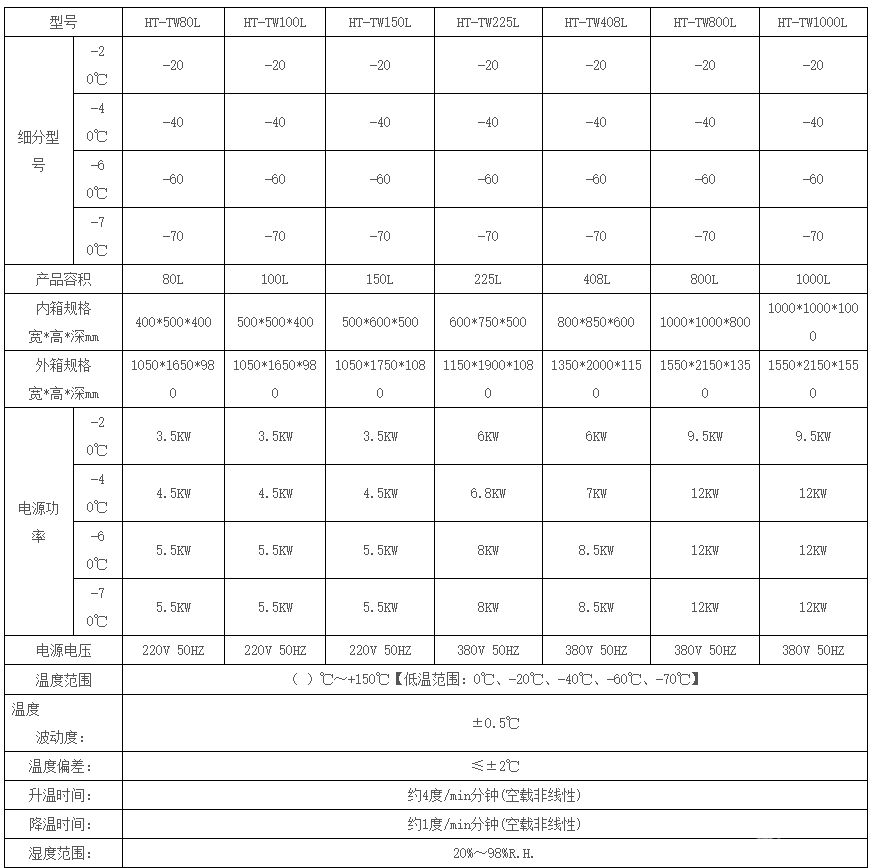

六、规格参数：
性能：指气冷式在室温20℃，空载时
七、结构及材质：
A.内箱材质:不锈钢板(SUS #304 1.0mm厚)
B.外箱材质:烤漆
C.保温材质:硬质Polyurethane发泡及玻璃棉
D.送风循环系统:
(1) 90W马达1支
(2)不锈钢加长轴心
(3)多翼式扇叶(SIRCCO FAN)
E.箱门: 单片门，单窗口，左开，把手在右手边
(1)窗口270x360x40mm 3层真空层
(2)平面嵌入式把手
(3)后钮:SUS #304
八、冷冻系统：
A.压缩机:法国全密式压缩机
B.冷媒:环保冷媒R404A
C.冷凝器:鳍片式附散热马达
D.蒸发器:鳍片式多段式自动负载容量调整
E.其他附件: 干燥剂,冷媒流量窗口，修理阀
F.膨胀系统：容量控制之冷冻系统
九、控制系统：
原装韩国进口，全中文液晶7寸显示LCD触摸式面板，画面对谈式输入资料, 温湿度同时可程控，曲线显示，设定值/显示值曲线。可分别显示多种警报，故障发生时可通过荧幕显示故障，消除故障，消除误操作。多组PID控制机能，精密监控功能，且以资料形式显示于荧幕上．
1.控制器规格:
a.精度: 温度±0.1℃＋1digit 、湿度±1%RH＋1digit
b.分辨率:温度±0.1,湿度1%R.H.
c.温度斜率:0.1～9.9可设定
d.具有上下限待机及警报功能
e.温湿度入力信号选择PT 100Ω×2（干球及湿球）
f.温湿度变换出力:4～20MA
g.6组P.I.D控制参数设定,P.I.D自动演算,干湿球自动校正
2.画面显示功能:
a. 触摸式输入, 荧幕直接显示选项
b.温湿度设定（SV）与实际（PV）值直接显示（英文表示）
c.可显示目前执行程序号码,段次,剩余时间及循环次数
d.运转累计时间功能
e.温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能
f.具单独程序编辑画面, 直接输入温湿度及时间
3.程序容量及控制功能:
a.可使用的程序组:最大100组
b.可使用的记忆容量:共5000SEGMENTS
c.可重复执行命令:每一个命令可达9999次
d.程序之制作采对谈式,具有编辑、清除、插入等功能
e.SEGMENTS时间设定0～530Hour59Min
f.具有断电程序记忆,复电后自动啓动并接续执行程序功能(可保存10年以上)
g.程序执行时可实时显示图形曲线
h.具有日期,时间调整功能
i.按键及画面锁定（LOCK）功能
十、标准配置:
A. 电源线4.0 mm²x3蕊
B. USB导出端子一个
C. 不锈钢SUS #304方型冲孔钢板置物架2片
D. 不锈钢可调整间距40mm置物架轨道2组
E. 11W节能照明窗口灯一支
F. 机体左侧ψ50mm测试孔1个附不锈钢孔盖1只,硅胶塞头1只。
G. 标准测试用不织布1片
H. 控制器使用说明书一套，操作说明书一套
十一、其他要求：
1． 联机软件
2． 水冷式降温系统
十二、周围环境：
(1).可容许使用温度范围0~35℃
(2).性能保证范围：5~35℃
(3).相对湿度：不大于85%
(4).大气压：86～106Kpa
(5).周围无强烈振动
(6).无阳光直接照射或其他热源直接照射
十三、加湿用水供水条件：纯净水
十四、估价除外的项目:
1.设置场所的准备工程. 2.输入侧电气设备.
3.输入侧电气配线工程. 4.自然排水配管工程.
5.排水口
