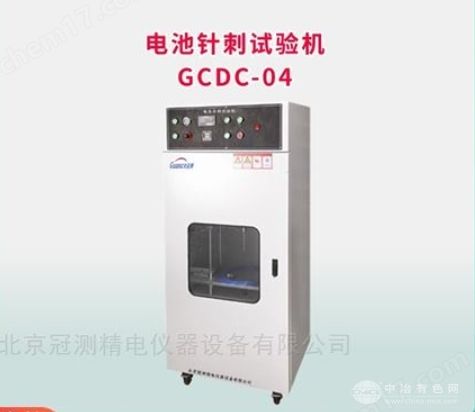

GCDC电池针刺测试仪器
产品型号：GCDC-04
产品介绍：GCDC电池针刺测试仪器挤压试验目的及原理：本机适用于模拟各类电池在使用，运输，储存过程中，电池遭受针刺的情形。电池以不爆炸不起火为合格。
试验应在20℃±5℃的环境温度下进行，将接有热电偶的电池（热电偶的触点固定在电池大表面上）置于通风橱中，用直径2～8mm的无蚀锈钢针以10mm/s-40mm/s的速度刺穿电池最大表面的中心位置，并保持一定时间
一、GCDC电池针刺测试仪器产品用途：
电芯或成品电池及其模组针刺安全性能检测
三、设备依据原理典型详述：
挤压试验目的及原理：本机适用于模拟各类电池在使用，运输，储存过程中，电池遭受针刺的情形。电池以不爆炸不起火为合格。
试验应在20℃±5℃的环境温度下进行，将接有热电偶的电池（热电偶的触点
固定在电池大表面上）置于通风橱中，用直径2～8mm的无蚀锈钢针以10mm/s-40mm/s的速度刺穿电
池最大表面的中心位置，并保持一定时间。
四、满足标准：
GB31241-2014 《便携式电子产品用
锂离子电池和电池组安全要求》
GB/T8897.4-2008《原电池第4部分
锂电池的安全要求》
YD/T2344.1-2011《通信用
磷酸铁锂电池组第1部分：集成式电池》
GB/T21966-2008《锂原电池和蓄电池在运输中的安全要求》
MT/T1051-2007《矿灯用锂离子蓄电池》
YD1268-2003《移动通信手持机锂电池及充电器的安全要求和试验方法》
GB/T19521.11-2005《锂电池组危险货物危险特性检验安全规范》
YDB032-2009《通信用后备式锂离子电池组》
UL1642:2012《锂电池标准》
UL2054:2012《家用和商用蓄电池组》
IEC62281:2004《锂原电池和蓄电池在运输中的安全要求》
IEC60086:2007《原电池第4部分锂电池的安全要求》
五、设备结构特点：
机台结构上、下两层组成，上层为气缸驱动部发，下层为测试部分
箱体材质：内箱材质1，5mm厚不锈钢板并加贴铁氟龙，度耐腐蚀及阻燃
外箱材质：1.5mm厚A3冷板烤漆处理
观察窗：尺寸：200x200mm三层真空钢化玻璃观察窗，内装高亮度节能照明灯，有防爆网
可测试产品满足可测试产品规格：350*350*60mm
排风口：箱体后部装有排风扇及预留排风管道接口，直径120mm，接通电源后排风扇立即开启并工作；
箱门：单开门，左开
箱门开关：打开即断电的门限开关，确保没有误操作
测试孔：右侧有一个直径50mm的测试孔，方便放入各种温度，电压，电流采集线
控制器：自主研发力量控制系统
泄压泄爆功能：箱体后部有泄爆门，当电池针刺发生爆炸时，箱内压力过大时，泄爆门可自动被冲开，减轻箱内压力，及减少压力对箱门的冲击
夹具针刺夹具一套
脚轮设备下方有四个万向脚轮，可自由移动
七、设备技术参数：
传动方式：气缸驱动
针刺方向：垂直于电池极板方向进行针刺，1个样品只做一次针刺试验。
最大针刺力：200KG
压力显示精度：10N，传感器分辨率：1/10,000；
单位转换：kg,N,lb
数据采样频率：80次/秒
测试空间：300*200*300mm（宽*高*深）
机台针刺行程：100mm
延时功能：0-99 (H/M/S可任意设定及调整测试时间)
针刺钢针规格：Φ2mm～Φ8mm的耐高温钢针，长度100mm，各2支
针刺速度：以10—40mm/s的速度，从垂直于蓄电池极板的方向贯穿（钢针停留在蓄电池中）
速度显示：独立速度表显示测试速度
夹持方式：手动夹持
机台尺寸：610×600×1200mm(长*宽*高)
使用电源：AC220V，50~60HZ，5A
设备功率：1100W
机台重量：约120kg
