东莞市望辉机械有限公司生产的龙门雕铣机，型号：XTH-M1280，品牌：望辉机械，产地：广东·东莞，厂商性质：生产商。

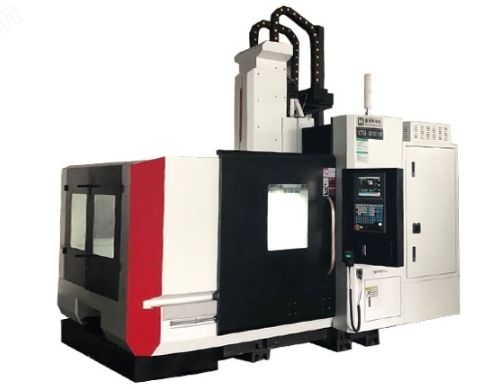

XTH-M1280龙门雕铣机
M1280龙门雕铣机是由我司全新研制的一台大型精密加工雕铣机床。龙门架宽度达到950mm，工作台尺寸为1200*800mm，采用直径为150mm的大功率主轴。该机的丝杠导轨均选用进口上银或银泰高等级产品。丝杠的螺距为10mm，能够以每分钟30米的速度运行。选用宽度为45mm的滚柱导轨，承载力更强。整机的重量超过6吨，保证了机床拥有足够的刚性，能够抵御重切削带来的冲击力。M1280龙门雕铣机可用于加工模具钢、大型铝合金配件等。
1280大型雕铣机参数
名称、单位、参数
X//Z三轴行程：mm1200*800*400
工作台面积：mm21200*800
工作台负重：kg400
主轴端面至工作台距离：mm40-440
主轴功率：kw7.5
主轴转速：rpm15000
定位精度：mm0.01
重复定位精度：mm0.01
电源电压：380
机床总功率：kw10
外形尺寸：mm3100/2230/2620
机床最大总重量：kg6100
大型龙门雕铣机还可以装备五轴联动转台，目前市场上已经有很多龙门五轴机，这种设备可用于航空发动机叶片的加工。整体叶盘是*航空发动机风扇、高压压气机的核心转动部件，应具有良好的结构完整性和疲劳耐久性。在航空发动机复杂工作状态下，整体叶盘承受离心负荷、气动负荷及热负荷等多变载荷，服役条件严苛，容易出现疲劳失效。整体叶盘的疲劳失效往往导致比较严重的非包容性事故，成为制约航空发动机安全寿命周期和使用可靠性的关键问题。
大量的试验研究与疲劳破坏故障表明，各种形式的疲劳破坏大多始于零件表面或近表面。在气动设计参数、材料性能及结构尺寸确定的情况下，加工表面质量成为影响整体叶盘疲劳寿命的重要因素。分析整体叶盘疲劳失效特性，应用表面光整与强化技术有针对性地改变整体叶盘材料表层微观组织和应力分布，提高加工表面完整性，对提升整体叶盘损伤容限性能和疲劳寿命具有重要意义。
整体叶盘疲劳失效特性
(1)疲劳失效基本机理。金属材料疲劳失效是由损伤累积、裂纹萌生、裂纹扩展到失稳断裂的渐进过程。裂纹按受力情况分为张开型、滑开型和撕开型，其中受拉应力作用的张开型裂纹危险。疲劳寿命主要由疲劳裂纹萌生寿命和扩展寿命组成。长疲劳寿命的零件材料，应具有高疲劳强度、高疲劳裂纹扩展门槛值、低裂纹扩展速率和较好的断裂韧性。整体叶盘一般采用钛合金及镍基高温合金等具有良好综合力学性能的金属材料。但这些材料的疲劳强度对表面缺口应力集中效应比较敏感，随应力集中系数的提高而大幅下降。
整体叶盘的疲劳抗力不单受材料限制，而且在很大程度上取决于表面状态、受力状况、局部形状及尺寸。疲劳裂纹一般萌生于整体叶盘的局部应力集中区、高应变区以及强度最弱部位。为此，整体叶盘对加工表面完整性要求高，不允许有表面缺陷、磕碰伤痕，严格控制接刀痕的大小和位置，尽量避免加工表层缺陷成为疲劳源，同时采用抗疲劳强化技术改善加工表面状态，抑制和延缓裂纹的萌生与扩展。
(2)轮盘部位疲劳失效。在整体叶盘上，轮盘剖面形状一般采用等厚度轮心、锥形辐板和鼓筒的组合形式。盘中心孔、辐板与鼓筒壁转接处、安装边连接孔、排污孔等几何截面突变及材料不连续部位为轮盘的关键部位。这些部位往往存在应力集中，导致局部应力过高，在交变载荷作用下易演变为疲劳源。
