设备介绍

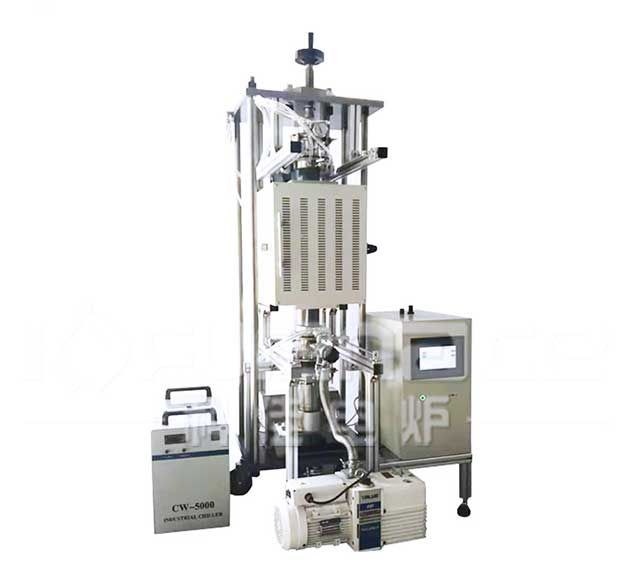

科佳管式真空热压炉是由立式管式炉和
液压机以及真空系统、气路系统组成的，是将真空、气氛热压成型、高温烧结结合在一起。热压实验炉采用石英管作为炉管;优质电阻丝为加热元件;配合液压压机石墨压头可实现最大压力40T，通过液压缸的移动来对石英管内的样品进行加压;采用双层壳体结构和智能化程序控温系统，移相触发、可控硅控制;炉膛采用
氧化铝多晶体纤维材料;水冷法兰密封，可以通气氛抽真空，
真空泵可以根据客户要求的真空度选配;该管式热压炉具有温场均衡、表面温度低、升降温度速率快、节能等优点。
产品优势
温控精准
可设置30段升降温程序，具有PID调节、自整定功能，控温精度±1℃
真空气氛
水冷密封法兰，带阀门和相关接口，拆装方便，可抽真空充保护气体至微正压
温场均衡
日本技术真空吸附成型的优质高纯氧化铝多晶纤维固化炉膛，材料保温性能好、反射率高、温场均衡
技术参数
产品名称 管式真空热压炉
产品型号 KJ-TL1000-S120LK2
壳体结构 双层壳体.装有风冷系统
炉膛材料 真空吸附成型的优质高纯氧化铝多晶纤维固化炉膛，材料保温性能好、反射率高、温场均衡
工作温度 1000℃左右
炉管材质 高纯石英管
加热区长度 600mm (300+300mm双温区)
(更多尺寸可根据客户需求定制)
炉管尺寸 直径300mm*长度1300mm
(更多尺寸可根据客户需求定制)
温控系统 温度控制系统采用人工智能调节技术，具有PID调节、自整定功能
1、采用PID方式调节控温，可设置30段升降温程序
2、控温精度±1ºC
3、具有过温保护、断偶保护
4、仪表具有温度自整定的功能
(可选配触屏，记录与储存数据)。
超高温报警 有超高温报警
断偶提示 有断偶提示
炉膛材质 高纯氧化铝耐火纤维
升温速率 推荐≤10℃/min
加热元件 优质电阻丝
测温元件 N型热电偶
液压压力范围 0-40T
油缸行程 ≥60mm
压头材料 石墨
炉门开启方式 侧开
法兰 法兰为水冷法兰，安装在石英管两端(法兰上安装有机械压力表和不锈钢截止阀，底端法兰下面安装有一个波纹连接件，可以使得在真空或气氛保护环境下，通过液压缸的移动来对石英管内的样品进行加压
极限真空度 6.67X10-3 Pa(空炉、冷态)
真空配置 分子泵组及相关连接件(不含水冷机)
进出气口 法兰上含有真空连接口，进出气口
质保 以发货之日起15个月或自客户验收合格后12个月，以先到者为准(易耗品及人为损坏除外)。超过质保期，供方继续提供需方所需配件和技术服务，并收取实际发生的费用。
注意事项
1.炉管内气压不可高于0.02MPa;
2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀,使用时会更加安全;
3.进入炉管的气体流量需小于200SCCM;
4.当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态;
5.如使用危险性气体或物料 ，需要自行按相关规定准备安全措施。
