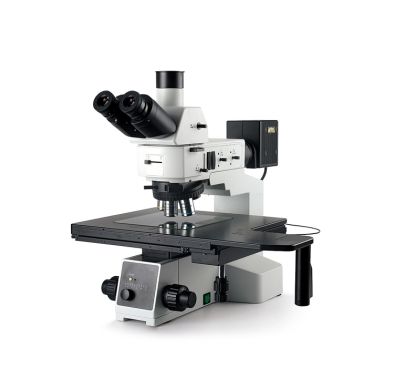

MX8R大平台晶圆半导体检查显微镜-SOPTOP-
商品说明
MX8R各项操作根据人机工程学设计，最大限度减轻操作者的使用疲劳。其模块化的部件设计，可对系统功能进行自由组合。涵盖明场、暗场、斜照明、偏光、DIC微分干涉等多种观察功能，可根据实际应用，进行功能选择。
无限远铰链三通观察头
ETTR 型正像铰链三目观察头，所成像的方位与物体实际方位一致，物体移动的方向跟像面移动的方向相同，便于使用者观察与操作。
长工作距金相物镜
全新设计的长工作距物镜，采用半复消色差技术，其使用的多层宽带镀膜技术，使整个视场内的成像清晰锐利，色彩自然，明亮舒适。长工作距设计，50X 物镜的有效工作距离 7.9mm，100X 物镜的有效工作距离也达到了 2.1mm，更有20X 超长工作距金相物镜，大幅拓展了 MX 机型的应用领域。同步设计了全套明暗场两用物镜，适用于MX8R 机型，暗场照明亮度比传统暗场物镜提高 2 倍以上。
高性能物镜转换器
MX 机型的转换器采用精密轴承设计，转动手感轻巧舒适，重复定位精度高，物镜转换后的同心度也得到较好的控制，根据 MX 系列机型配置及功能的不同，可以选择不同型号的转换器。
明暗场反射照明器
带可变孔径光阑，视场光阑，中心均可调 ；带明暗场照明切换装置，适用于MX8R/MX8RT机型。
丰富的观察方式，满足您的检测需求
明场观察：远心柯拉反射照明系统，配以全新设计的无限远长工作距平场消色差金相物镜，从低倍到高倍，都能得到清晰、平坦、明亮的高画质显微图像。
暗场观察：将暗场照明拉杆拉到指定位置，即可使用暗场功能，可以观察物体表面的各种划痕、杂质点及其他细微缺陷。内置衰减片，减少明暗场切换时光线剧烈变换对眼睛的刺激。
简易偏光观察：将起偏镜及检偏镜插板插入照明器的指定位置，即可进行简易偏光观察。检偏镜可分为固定式和 360°旋转式两种。
DIC 微分干涉观察：在正交偏光的基础上 , 插入 DIC 棱镜，即可进行 DIC 微分干涉观察。使用 DIC 技术 , 可以使样品表面微小的高低差产生明显的浮雕效果，极大的提高图像的对比度。可匹配带 DIC 功能的物镜，使整个视场的干涉色一致，微分干涉效果非常出色 , 高倍物镜 DIC 效果也较好。
附件: 摄影 / 摄像附件：在三目观察筒上，可以配接摄影摄像装置，将双目观察到的图像输出至监视器或计算机，进行图像分析、处理、保存或传送。使用专用的 C 接口与中继镜，可以和数码相机联接，快速进行拍照，并获取图像。
多种干涉滤色片可选: 使用 12V100W 卤素灯时照明时，可以选择 LBD 日光型滤色片，能将光线过滤成自然日光的颜色，图像背景柔和亮白。根据具体工业检测的需要，可以选择其他颜色的滤光片来对光线光谱进行调节，以获得最好的图像效果。
商品参数
型号：MX8RMX8RT
放大倍率：50X、100X、200X、500X
光学系统：无限远色差校正光学系统
目镜：高眼点大视野平场目镜PL10X/22mm
物镜：LMPL-BD无限远长工作距明暗场金相物镜（5X-DIC、10X-DIC、20X-DIC、50X）
观察筒：25° 倾斜, 正像，无限远铰链式三目观察筒，分光比双目：三目= 50:50或100:0
转换器：内倾式明暗场五孔转换器，带DIC 插槽
镜体：粗微调同轴，粗调行程33mm，微调精度0.001mm， 带粗调机构上限位及松紧调节装置。内置100- 240V 宽电压变压器，单路电源输出粗微调同轴，粗调行程33mm，微调精度0.001mm， 带粗调机构上限位及松紧调节装置。内置100-240V 宽电压变压器，双路电源输出
载物台：8" 三层机械移动平台，行程203×203mm，玻璃工作台，右手位X、Y 移动手轮，带离合器手柄， 可快速移动8" 三层机械移动平台，反射行程203×203mm，透射行程：158×158mm，玻璃工作台，右手位X、Y 移动手轮，带离合器手柄，可快速移动
反射照明系统：带可变视场光阑与孔径光阑，均可调中心；带滤色片插槽与偏光装置插槽；带明暗场切换机构，预置中心，采用数字调光，具有光强设定与复位功能带可变视场光阑与孔径光阑，均可调中心；带滤色片插槽与偏光装置插槽；带明暗场切换机构，预置中心，光强连续可调
透射照明系统：单颗大功率5W LED，白色，光强连续可调。N.A.0.5 聚光镜，带可变孔径光阑
偏光装置：起偏镜插板，360°旋转式检偏镜插板
摄像附件：0.5X摄像接筒，C 型接口，可调焦（与正像三目观察筒配套使用）
选配件
目镜：高眼点大视野平场目镜PL10X/22mm，视度可调，可带测微尺
高眼点大视野平场目镜：PL15X/16mm
物镜：无限远长工作距明暗场金相物镜（100X）
观察筒：30° 倾斜, 倒像，无限远铰链式三目观察筒，分光比双目：三目= 50:50或100:0
载物台：4" 双层机械移动平台，行程105×105mm，带金属平板平台，右手位X、Y 移动手轮，配平台接口4" 双层机械移动平台，行程105×105mm，带玻璃平台，右手位X、Y 移动手轮，配平台接口
摄像接口：1X摄像接筒，C 型接口，可调焦（与正像三目观察筒配套使用）
滤色片：反射用干涉滤色片
其他：DIC微分干涉组件
