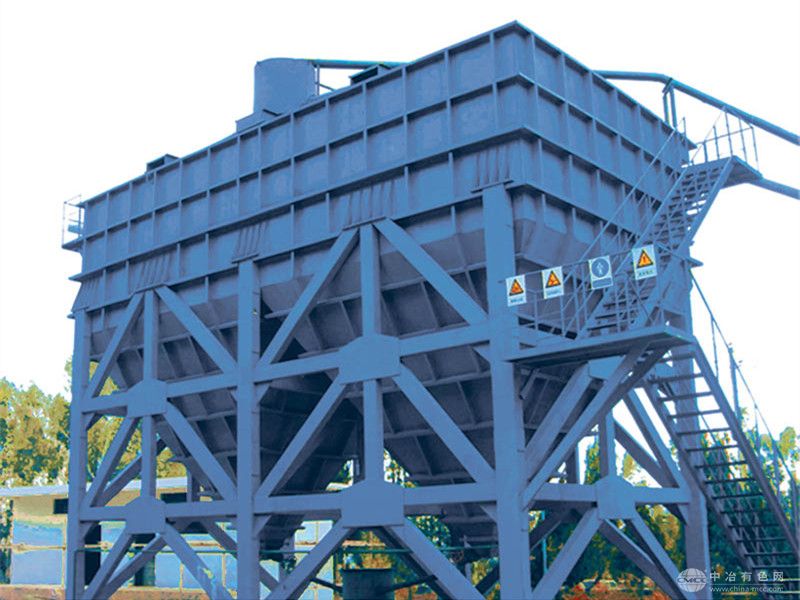

高效斜板箱式浓缩机
产品概述
高效斜板箱式浓缩机(浓密机)(SHXL)可分为：SHXBL-箱式斜板浓密机、SHXBY-园池斜板浓密机、SHXBF-斜板分级机。三河机械生产的高 效箱式斜板浓密箱广泛应用于市政、环保、化工、电力、食品、轻纺、矿冶等工业、民用、给排水工程的浊水澄清、污水处理、废水回用等。斜板浓密箱具有结构紧凑、占地少、操作维护简单，特别适用于技改、扩建及用地紧张、严寒和干热地区，并有利于移动式作业。
应用领域
● 市政：浊水澄清，生活污水处理;
● 环保：公害排水处理;
● 化工：酸、碱、盐类废水处理;
● 电力：SO2洗涤液、冷 却塔排水、烟气洗水处理等;
● 矿业：矿山酸性废液处理，洗选产品浓缩、回水;
● 轻纺：印染废水、制糖废水处理、回水。
产品特点
1、斜板浓密箱具有占地面积小、处理量大、能耗低、分离效益高和操作维护简单等优点，特别适用于缺地少水、浓缩(分级)设备需布置在厂房内的情况；
2、斜板浓密箱通过采用斜浅层沉降原理来加速矿浆内部颗粒沉降速度，由几个斜板组合体(每个组合体由若干个斜板单元组成)构成，所以设备非常容易大型化。
1、三河机械斜板浓密箱选型合理、工艺先进、结构紧凑，性能优良，更具备了便于调节、设定底流浓度的功能。PVC斜板经过我司技术人员试验、论证、验证后使PVC斜板的数量、间距、单片的面积、斜板角度等等重要参数及设计合理又可节约成本。
2、浓密机元件斜板采用加厚型(≥7.5mm)白色改性PVC材质，对PVC板进行特殊处理增加一定比例的抗静电剂，使之有良好的抗静电性能，为保证生产、运输等过程中对斜板的碰伤进行贴膜处理，PVC板经过一系列的处理后使我司提供的斜板具备表面平整光滑、高 强度、抗老 化、抗静电之性能。
3、设备池体，与液体接触部分除锈处理后刷涂环氧树脂2道;分料箱底层喷涂耐磨涂层，使设备具备良好的耐腐蚀性、耐磨性，延长设备使用寿命。
4、椎体部位为防止浓泥粘附造成堵塞，特装有高频振打装置。
5、分料箱、溢流口加装液位计，在电控制柜上可显示液位高度，提高操作方便性。
产品优势
根据沉降槽的形状不同，斜板浓缩机有圆形和方形两大类。圆形倾斜板浓缩机(SHXY) 在耙式浓缩机内将倾斜板组装置在沉降区内，其上端距液面约0.5m。矿浆从中 央给矿圆筒给入，并到达倾斜板的下端，然后向上通过倾斜板，在其间进行沉淀。澄清液从上部溢出，沉淀物沿倾斜板下滑落入压缩区和耙子区中，被旋转耙刮至中 央排料口排出。倾斜板组的排列方式有同心圆状排列、放射状排列和平行状排列三种。装设倾斜板后能使浓缩机的有效沉降面积增加2～4倍。在圆形倾斜板浓缩机中还可增设絮凝剂添加装置，以加速细颗粒的沉降。方形倾斜板浓缩、分级机 又称倾斜板浓密箱(SHXL)、斜窄流分级机(SHXF)。浓缩箱的外壳用薄钢板制成，其上部呈斜方形，内装平行排列的倾斜板;下部呈角锥形，用于收集沉淀物。倾斜板分上、下两层排列，上层为浓缩板，用于沉降;下层为稳定板，用于接受上层板的沉淀物，起稳定过程作用。按上层倾斜板的水平投影面积计算有 效浓缩面积。工作时矿浆通过窄槽沿整个箱的宽度给到上、下两层倾斜板中间，然后向上 流过浓缩板。澄清液由上部溢流槽排出，沉淀物自浓缩板沉积下来向下滑动，经稳定板沉积到角锥形箱内，再从底部的排矿管排出，其有 效沉降面积为普通浓缩设备的4～10倍。
1、300㎡以上结构
2、300㎡以下结构
3、加装无障碍排泥(搅排)装置的斜板浓密箱：
矿浆或污水由斜板浓密箱上端进水口进入，在斜板的作用下，固体颗粒沿斜板下滑逐渐沉降至设备椎体污泥斗中(设备可连续、间断排泥)形成排泥，加装机械搅排装置确保了排泥顺畅，清水上升至溢流槽中排出，并循环利用。整机包括上部箱体和下部锥体。上部箱体内有斜置的斜板组群，斜板组群由若干个相互独 立的斜板单元构成，处理物料由斜板单元下端两侧进入，斜板箱两侧有一贯通全长的溢流槽，以排出溢流物即澄清液，侧向半逆流的给料方式，能使下沉的固体颗粒、上行的澄清液各行其道，互不干扰，沿斜板下滑的浓泥进入下部锥体后，压缩脱水，并靠重力外排，亦可借助于机械振动和机械搅动使浓泥顺利外排。
