江苏铭泰数控机械科技有限公司生产的电火花成型机，型号：ZNC-EDM450，品牌：铭泰数控，产地：江苏·扬州，厂商性质：生产商。

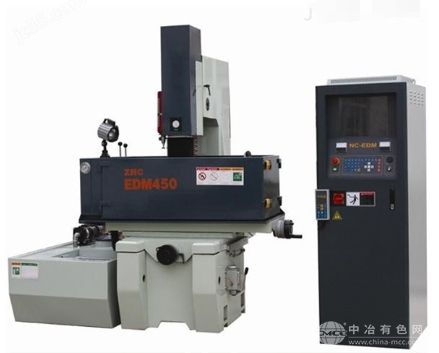

ZNC-EDM450电火花成型机
ZNC电控柜功能特点介绍
①、本电柜线路设计及关键性元件都为中国台湾原装，全机采用三轴光学尺显示，Z轴数控，使精度准确，且光学尺方向可由内码设定而任意变换。
②、采用工控主板，性能稳定，操作简单。只要输入Z轴深度等少数参数， 即能从丰富的系统库中调出相匹配的加工参数，由粗加工到精加工自动排序完成。
③、采用MOSFET放电回路设计，加工速度快，电极损耗小，使模面光滑，粗细度均匀。且可深孔、盲孔、侧面及大面积加工，并有自动排渣、积碳报警等功能。
④、彩色画面由十几种颜色构成，可依操作者喜好而任意改变，具有新颖感。
⑤、具有公制与英制，中文与英文互换功能，方便操作。
⑥、在放电加工中，可修改放电参数而不影响加工，且有自动放电条件及程式设定，又可任意选段进行加工。同时具有放电时间控制，配合加工深度灵活应用。
⑦、电源具有液面自动监控、防火检测、深度到达报警并关闭电源、找中心点等功能。
⑧、电柜除具有正负极转换功能外，还可增加反打功能，以便在加工模具时减小误差。
ZNC机械参数和规格
项目单位ZNC350、ZNC450、ZNC550、ZNC760
工作台尺寸mm600*350700*400800*5201000*600
工作槽尺寸mm1140*565*3501370*670*4501560*790*5001900*1000*600
X轴行程mm350450550700
Y轴行程mm250350450600
Z轴行程主轴行程mm200210250300
辅助行程200200300350
电极板到工作台距离mm410520700900
工件重量kg800100013002500
电极重量kg120150170230
机器总重量(含电箱)kg1500200024003200
ZNC电箱参数和规格
规格ZNC型电源箱
控制方式、轴数数值控制闭回路，单轴(Z轴)
坐标系统增值(INC)、(ABS)
荧屏显示17’’液晶
控制系统工业电脑
程式档案储存100组以上
加工电流A306090
输入电力KVA3.557.5
加工速度Mm²/min280400600
电机消耗度%<>
表面粗细度μm Ra0.3
外观尺寸mm600*650*1800
净重kg200
加工方式向下加工、向上加工(选装)
摇动方式无
标准工艺铜/钢、石墨/钢、钢/钢、铜/铝、铜钨/钢、铜钨/硬质合金
机械特性介绍
1.本机结构均经电脑抗拉、抗压，反应力等分析设计.永保机械精密度。
2.铸件采用FC-35树脂砂铸造，经自然风化及时效处理，使精度坚久不变。
3.机械设计使用电脑CAD设计，长时间加工机体结构不变形.稳定加工精度。
4.滑轨采用V型与平面设计，于重压下滑动轻巧.精度特佳。
5.工作台面经高波热处理研磨，表面不易磨损。
6.拖板采用“铁弗龙”导轨贴面。
7.机床油漆均为定制汽车漆.美观漂亮
标准配置
1.Z轴采用瑞士或同等级线性滑轨，日本NSK精密级轴承，保精度及使用性
2.X，Y轴均采用进口或同级滚珠丝杆， Z轴为“塑钢"螺母
3.日本原装“三洋"伺服马达
4.W轴减速马达(1:25/60W或90W)
5.石英灯、灭火器、液面开关、门封条、油喉，高压油泵、压力表等
6.精密手轮、刻度盘组
7.滤网两只
8.三轴5μ精密光学尺
