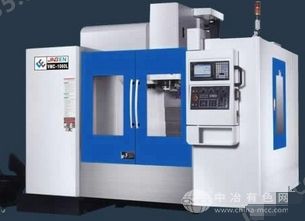

两轴线轨加工中心 双主轴加工中心VMC-1060L
产品简介
VMC-1060L两轴线轨加工中心：XYZ轴采用中国台湾银泰高精度滚珠丝杆，XYZ轴为进口高精度直线滚柱导轨，可完成铣、镗、钻、铰、攻丝等多种工序的加工，若选用数控转台，可扩大为四轴控制实现多面加工，广泛应用于汽车、*、航天航空、家电，五金，仪表等典型金属零件高速精密加工,复杂型面的轮廓加工。
详情介绍
产品名称：VMC-1060L
工作台尺寸：1300*600mm
三轴行程：1000/600/600mm
主轴转速：80-8000/12000-15000rmp
XY轴快速位移：24m/min
机械重量：7500kg
两轴线轨加工中心技术参数
项目单位VMC-1060L X/Y轴线轨VMC-1060AL X/Y/Z轴线轨VMC-1260AL X/Y/Z轴线轨(Y轴四线轨)VMC-1270L X/Y轴线轨(Y轴四线轨)VMC-1370AL X/Y/Z轴线轨
X/Y/Z三轴行程mm1000×600×6001000×620×6001200×700×6001200×700×6001200×700×600
主轴鼻端至工作台面的距离mm70-67070-670160-86087-687120-820
主轴中心至立柱滑轨面距离mm655660670785785
工作台尺寸mm1300×6001300×6001300×6001360×7001400×700
工作台zui大负荷kgs60080010001000850
T型槽(槽数×尺寸×间距)
5-18×1005-18×1005-22×107.55-18×1225-18×100
定位精度mm±0.005/300±0.005/300±0.005/300±0.005/300±0.005/300
重复定位精度mm±0.003±0.003±0.003±0.003±0.003
主轴转速rmp80-8000(12000-15000选配)80-8000(12000-15000选配)80-800080-800080-8000
主轴马达功率kw111111/1511/1511/15
主轴孔锥度
BT40BT40BT50BT40/BT50BT40
XYZ轴马达功率kv2.0/2.0/2.02.0/3.0/2.03.0/3.0/3.03.0/3.0/3.03.0/3.0/3.0
XY轴快速位移m/min24/2432/3232/3224/2432/32
Z轴快速位移m/min2024241824
切削进给率m/min1-101-101-101-101-10
刀库容量pcs16/2416/242416/2424/32
自动换刀形式
斗笠式/刀臂式斗笠式/刀臂式刀臂式刀臂式刀臂式
zui大*长度mm300300300300300
zui大*直径(相邻刀/邻空)mm80/15080/150110/180BT40:80/150
BT50:110/18080/150
zui大*重量kgs7777/157
机械重量kgs75007500830096008500
电源需求KVA15/202025/3025/3025/30
气压要求kgf/cm2≥6≥6≥6≥6≥6
切削液
切削液/切削油切削液/切削油切削液/切削油切削液/切削油切削液/切削油
占地面积(长×宽×高)mm3250×2650×28503250×2650×28503550×2850×29503750×2950×31503850×2950×3350
控制系统
日本三菱/发那科日本三菱/发那科日本三菱/发那科日本三菱/发那科日本三菱/发那科
