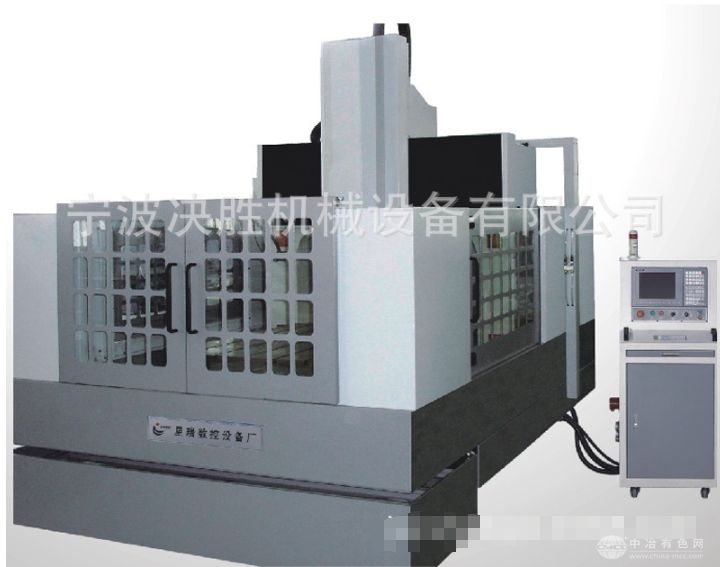

宁波决胜机械设备有限公司生产的数控雕铣机器，型号：1090，品牌：决胜机械，产地：浙江·宁波，厂商性质：生产商。
CNC数控雕铣机产品主要特点：
1、可用来对钢材、铝材、铜材等材料的另件进行铣削和雕刻加工，广泛适用于各种模具制作、电火花电极、五金产品等各类复杂另件的加工。
2、机床加工精度高、效率快，产品性能*于国内同行。
3、CNC雕铣机采用模块化设计的龙门式结构，经*的振动时效处理，具有结构紧凑、刚性强的优点。
4、机械传动采用直线滚动导轨和滚珠丝杆结构，配置日本安川伺服驱动、伺服电机，具有定位精度高、移动速度快的特点。
5、可选用不同转速和功率的电主轴，无级变速控制，适用于不同的材料高速加工。控制系统配置中国台湾宝元、新代等系统，具有功能强大、性能稳定、操作简便的优点。
雕刻机主要配置
1、雕铣机主机XR1090
2、数控系统：新代21MA
3、工作台防护罩
4、LED照明系统
5、网络传输接口(前置CF或USB接口)
6、手摇脉冲发生器(手轮)
7、可控式冷却液装置(含工作液箱)
8、辅助工作台
9、自动润滑系统
10、技术手册
11、随机工具一套(含卸刀扳手、内六角扳手、螺丝刀等)
12、油冷机，空调，对刀仪
CNC数控雕铣机主要参数
内容名 称规格型号备 注
工作台工作台尺寸1000mm× 900mm
工作台承重1000kg
加工
范围X轴行程900 mm
Y轴行程1000 mm
Z轴行程600 mm
龙门档龙门高度800mm
龙门通过高度500mm
龙门宽度1100mm
主轴转速范围800~18000 r/min
主轴电机功率7.5-11kw
主轴至台面低距离100mm
夹头型号BT30
伺服三轴电机功率3kW/1.8kW/1.3kw
四轴四轴三抓直径
三抓中心高度
进给快速移动 X轴10 m/min
Y轴10m/min
Z轴10m/min
切削速度6000 mm/min
定位
精度X轴+0.005/300 mm
Y轴+0.005/300 mm
Z轴+0.005/300 mm
重复定位精度X轴+0.003mm
Y轴+0.003 mm
Z轴+0.003 mm
垂直度X/Y轴0.015/300 mm
电源及功率要求三相380V- 50HZ- 20 kw
接地要求单独可靠接地
机床外形尺寸4100×2200×3100mm
机床重量≈6.5T
主要零件供应商一览表
序号名称规格/品牌制造商及品牌/产地
1数控系统21MA新代
2X、Y、Z轴驱动器3kw1.8kw1.3kw安川/日本
3X、Y、轴伺服电机3kw1.8kw1.3kw安川/日本
4Z轴带刹伺服电机3kw安川/日本
5主轴轴承NSKNSK/日本
6主轴电机11KW-BT30-18000荣华/国产(江苏)
7变频器C200台达/中国台湾
8X、Y轴线轨HGH55HA2R上银/中国台湾
9Z轴线轨HGH55HA2R上银/中国台湾
10X、Y、Z滚珠丝杆副C3级精度5010/4010滚石/中国台湾
11轴承7206NSK/日本
12联轴器65/28/35合资
13工作灯LED-24V-400mm国产
14交流接触器46t西门子
15断路开关正泰/国产
16三轴行程限位开关PL-05阳明/中国台湾
17面板按键新代/中国台湾
18自动润滑系统定量式4升明远/国产
19抗雷器16kv正泰/国产
20报警系统三色LED合资
21机床通讯网络通讯接口国产
22手脉HPG-113HPG/中国台湾
四轴
23不锈钢防护罩1090河北/国产
机床随机资料
1、操控说明书1本
2、合格证1份
3、系统操作说明书1份
4、调整垫铁六只
5、刀柄夹头1套
系统功能：
1、手轮试跑
2、用户数据输入功能
3、手动功能
4、增量进给功能
5、单步模式
6、高级加工指令
7、进给轴精确回原点(参考点)功能
8、进给倍率在线调整
9、仿真功能
10、内置档编辑器
采用标准G代码与各种流行之CAD/CAM软件兼容。如UGArtCAD,Mastercam、pro/e、type3、cimatron等多种CAD/CAM软件生成的G代码和PLT代码格式。以上内容可能有多重选择，如有特殊要求请在供货协议中注明，如未注明生产方按实际条件选配。
