功能概述：

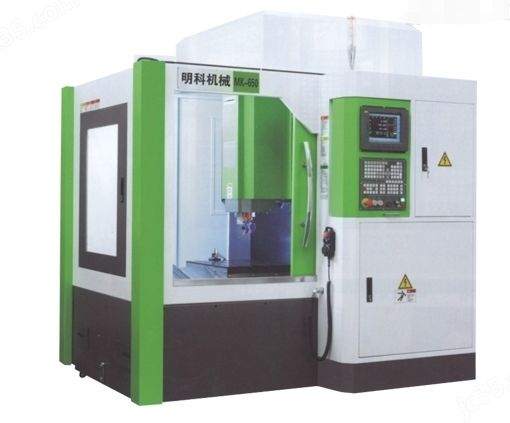

该机械是龙门式结构，由“米汉纳"高级铸铁铸造，内部龙骨加强，全部铸铁经过退火处理，稳定性高、不变形。整体比同类机型偏重。封密形外罩，双面门开启封对产品加工方便。利用日本、中国台湾技术研发的专用高速雕铣机控制系统。主要部件均进口：日本、瑞土、德国、中国台湾、如：伺服电机、线轨、联轴器、丝杆装配。加强高精度，高效率特性。
对不同材料：钢、铜、铝、石墨、有机玻璃等均可精密加工主轴在高速工作中可自行冷却，确保热量不会损坏主轴特性。精密滚珠丝杠与线性导轨，联轴器有紧密测量确保在加工过程中稳定，返回动作零间隙。该机型可根据客户需要随时根据客户需要随时加装刀库，提高生产效率。
参数规格
机型单位MK-540D、MK-650D、MK-760D、MK-870D
左右(X)mm500600700800
前后(Y)mm400500600700
上下(Z)mm230280320350
工作台面积mm500x450500x600600x800900×700
工作台荷重kg300500500500
工作台面至主轴端面距离mm80-29080-310150-470140-490
主轴转速rpm2000-240002000-240002000-240002000-24000
主轴弹簧夹头/主轴锥度
ER25ER25ER25BT30
主轴冷却
油冷油冷油冷油冷
X/Y/Z轴伺服马达kw0.85-2.00.85-2.00.85-2.00.85-2.0
主轴电机kw5.5/OPT7.54.55.55.5
15快速进给m/min151515
切削进给m/min8888
数控系统分辨率mm0.0010.0010.0010.001
重复定位精度mm±0.003/300±0.003/300±0.003/300±0.003/300
定位精度mm±0.005±0.005±0.005±0.005
对刀仪
标配标配标配标配
润滑系统
全自动润滑系统全自动润滑系统全自动润滑系统全自动润滑系统
机械重量(大约)kg2500350038004000
外形尺寸(长x宽x高)mm2020x1900x23001860×1800x22002300x2100x24002300x2300x2400
生产工艺制作
1 、铸铁经高温回炉及六个月以上的时效处理。
2、严谨的配装工艺(线轨装配、丝杠装配、轴承装配等)。
3、的铲刮工艺(马达座铲刮、主轴端面铲刮、立柱安装面铲刮)。
4、科学的生产制作，全程可追溯的品质管控制度。
*系统
1、在进行螺距误差检测时，可同时检验出直线轴导轨在XX和YY两个方向上的直线度，
2、保证机床各部的加工和装配精度。实测出机床正式定位精度和重复定位精度。
3、整机检测主轴垂直度与工作台平面的精度，要求精度保证0.01mm以内。
4、整机检测Z轴导轨与工作台垂直度，要求精度保证0.01mm以内。
5、整机检测XY轴导轨垂直度，要求精度保证0.005mm以内。
