工作原理：

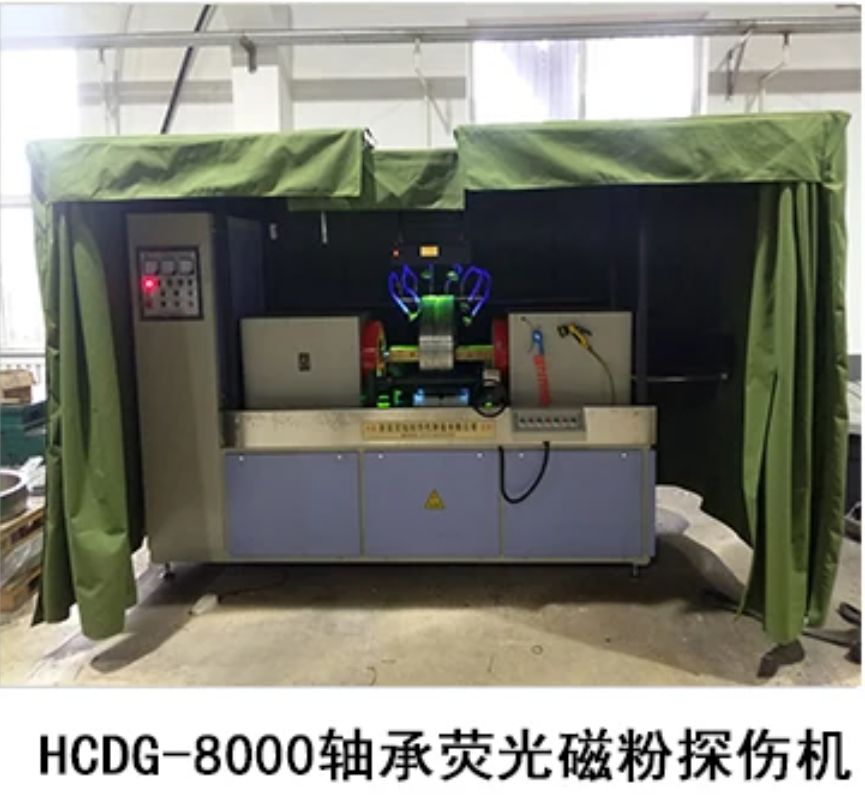

HCDG-8000基于电磁感应与复合磁化原理，通过纵向线圈与周向夹头协同工作，产生纵向（AC/DC）与周向（DC/PWDC）复合磁场。纵向磁场由交流或直流线圈激发，覆盖轴承整体；周向磁场通过夹头直接通电，聚焦于滚道、挡边等关键部位。当轴承存在裂纹等缺陷时，磁力线在缺陷处发生畸变并泄漏至表面，形成漏磁场。设备自动喷洒荧光磁悬液（含高灵敏度荧光磁粉），磁粉在漏磁场作用下聚集形成荧光缺陷痕迹，配合高强度紫外线灯（365nm）实现缺陷可视化，缺陷显示清晰度可达A1级（30/100μm标准试片）。
应用范围：
汽车工业：发动机轴承、轮毂轴承、变速箱齿轮轴承的裂纹检测；
风电设备：主轴轴承、偏航轴承、变桨轴承的疲劳损伤筛查；
航空航天：航空发动机轴承、直升机旋翼轴承的精密检测；
轨道交通：高铁轴箱轴承、电机轴承的质量验收；
工业机械：机床主轴轴承、矿山机械轴承的批量探伤。
产品技术参数：
磁化方式：AC纵向磁化（0-3000A可调）+ DC/PWDC周向磁化（0-8000A可调）；
工件尺寸：轴承外径Φ50-Φ800mm，内径Φ20-Φ600mm，高度≤300mm（支持定制）；
退磁效果：残余磁场≤3Gs（符合JB/T 8290标准）；
荧光磁悬液系统：自动循环喷洒，流量0-10L/min，压力0.2-0.8MPa，磁粉浓度0.2-0.5g/L；
紫外线灯：波长365nm，照度≥1500μW/cm²，寿命≥20000小时；
电源：三相AC380V±10%，50Hz，总功率≤35kW；
尺寸/重量：主机6500mm×2200mm×2500mm，≤4500kg。
产品特点：
高灵敏度复合磁化：AC+DC/PWDC组合磁场，深度覆盖轴承滚道、油孔等复杂结构，缺陷检出率≥99.5%；
全流程自动化：PLC控制磁化、喷淋、退磁全流程，支持多工位编程与一键启动，单件检测时间≤90秒；
柔性适配设计：模块化夹具与可调式线圈，兼容不同尺寸轴承，换型时间≤20分钟；
智能荧光检测：高强度紫外线灯与暗室设计，缺陷显示对比度提升30%，减少漏检风险；
安全环保：全封闭磁悬液循环系统，配备废液过滤与回收装置；门联锁、急停按钮及过载保护三重防护；
数据追溯：可选配扫码枪、工业相机与MES对接，记录工件信息、检测参数及缺陷图像，实现全生命周期质量追溯。
