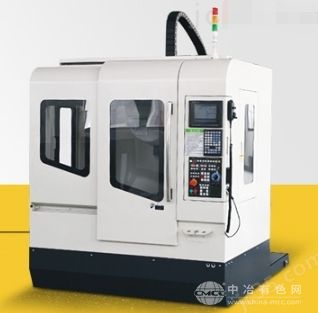

TM540/640高速钻攻中心
T M系列加强了钻攻中心的价值，参阅了国内外各大厂商的优秀机型加以改善，高转速与高移动进给是最根本的需要 ，我们加大丝杆与线轨的标准，保证了高精度及高刚性才是我们赋予钻攻中心的新亮点。
1. 三轴快速进给48/68 米，大幅降低加工时间。
2. 高速伺服换刀，快速稳定，削减非加工时段。
3. 直联式高速主轴反应灵活、可4000 -6000转攻牙。
4. 立柱加高设计，预留加装第4 、5 轴空间。
5. 机台排屑选用后排式、有的排屑角度及超大流量的冲屑运转。
6. 立柱及底座共同的大跨距结构规划，稳如泰山、坚若磐石。
机床特性：
三轴选用进口丝杆、导轨，具有高刚性、低噪音、低磨擦、高灵敏度，可提高加工速度及精度。
全系列机种皆选用中国台湾刀库，前置式气压缸之规划，保养或维修10分钟可完成，刀套为铝合金并通过T6 热处理，坚固耐用。
主轴短鼻端设计，将主轴马达之传输功率发挥到，切削刚性特佳，提升了加工精度及延长主轴的使用寿命。
密封式防护罩，在高速移动时保持流畅及低噪音，的隔绝切屑液及切屑，使线轨与丝杆的维护及使用寿命到达状态。
Z 轴选用无配重设计，调配煞车伺服马达及提高Z 轴的驱动功能，达到高速及产品加工表面光洁度。
性能指标项
The properties and indexes标准值 Standard value
TM540TM640
工作区
The worksoace
X/Y/Z轴
X/Y/Z axle routemm500×400×300600×400×350
工作台至Z轴工作区的距离
The workbench to Z axle distance in the work placemm150-450150-500
工作台、夹紧面、工作
The workbench,clamping surface,work
工作台尺寸(长× 宽)
Worktable size(L×W)mm600×420700×420
负荷
Maximum work loadKg200250
主驱动
The spindle dynamic
转速
Speedrpm12000/1500012000/15000
扭矩()
Torque(maximum)nm3535
扭矩(S1 DC)
Torque(S1 DC)nm2.392.39
功率()
Power(maximum)Kw5.55.5
功率(S1 DC)
Power(S1 DC)kw2.52.5
换刀装置
Tool change device
刀柄类型
The handle typeBT30BT30
刀库
Knife library刀位1616
的刀具直径
The largest diameter cuttermmΦ80Φ80
的刀具长度
The biggest tool lenghtmm200200
每个刀位的刀具重量
Maximum tool weight of each unitKg55
换刀时间(刀对刀)
Tool change time(knife to knife)秒1.81.8
0.80.8
直线轴(X/Y/Z)
Straight axle(X/Y/Z)
进给速度(X/Y/Z)
Feed speed(X/Y/Z)m/min48/48/6048/48/60
快移速度(X/Y/Z)
Moving speed(X/Y/Z)m/min48/48/6048/48/60
进给力(X/Y/Z)
Maximum feed forcekn9/9/22.59/9/22.5
直线导轨(X/Y/Z)
Linear guide(X/Y/Z)宽度30/30/3530/30/35
滚珠螺杆(X/Y/Z)
Ball screw(X/Y/Z)Φ×导程X/Y 32×16 Z 32×20X/Y 32×16 Z 32×20
三轴定位精度
Three axis positioning accuracymm0.01/3000.01/300
三轴重复定位精度
Three axis repeat positioning accuracymm0.005/3000.005/300
机床数据
Machine tool data
不含排屑器的宽度×深度
Does not contain the width of removal device X depthmm1700×25601950×2560
机床高度、带顶
Machine tool height,with the topmm21512151
机床重量
Machine tool weightkg28003000
控制系统
Control system
三菱M70B
Mitsubishi M70B
*注：参数修改恕不另行通知，以本公司技术标准为依据
