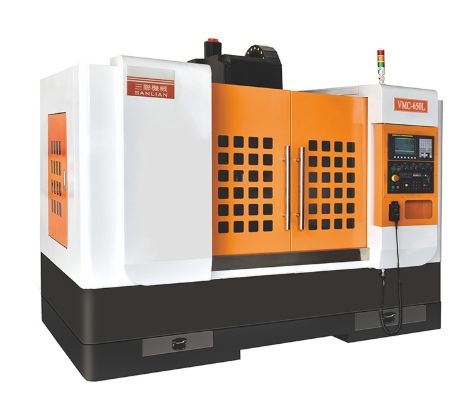

产品名称：立式加工中心(二轴线轨)
型号规格：VMC-650L
技术亮点
“人”字形结构有效提升立柱刚性，避免加工震动。
Z轴采用滑动导轨设计，确保良好的循圆精度和切削刚性。
滑鞍与三座一体式结构设计，提升机床精度持久稳定性，减少故障率。
所有大件借鉴以往经验听取资深设计师宝贵建议，形成一套成熟机型结构，实现完美搭配。
底座内部独特的V字形斜筋，坚实稳定，强度高的结构优点;
三轴丝杆与马达直联传动，可获得较佳精度表现，节省加工时间。
钣金安装面全部加工，便于整机钣金的设计及装配。
设备参数：
项目单位VMC-650L
工作台尺寸mm800*500
三轴行程(X/Y/Z)mm600/500/500
主轴中心至立柱导轨面mm560
主轴鼻端至台面距离mm110-610
T型槽(数目-尺寸×间距)mm3-18*144
主轴维度 BT40
主轴转速(标准)rpm8000/10000
主轴功率kw5.5
三轴电机(X/Y/Z)kw2/2/3
X-Y-Z滚珠丝杆直径mmφ40
丝杆螺距mm12
X线轨宽度mm45
Y线轨宽度mm45
X-Y导轨 线轨(上银/银泰)
Z轴导轨 Z轴硬轨
X-Y-Z快速移动m/min36/36/36
切削进给速度mm/min1~10000
定位精度mm±0.005/300
重复定位精度mm±0.005
控制器系统 三菱/发那科
工作台承重kg400
整机重量(约)T5
占地面积(长*宽*高)mm2500×2300×2400
加工应用
精密模具、零件、五金、汽车、航空、医疗
