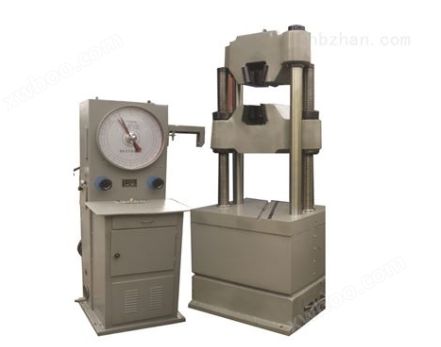

度盘式液压试验机
产品简介
度盘式液压试验机广泛适用于金属材料的拉伸、压缩、弯曲、剪切试验，也可用于水泥、混凝土等非金属材料的抗压试验。
产品说明
度盘式液压试验机广泛适用于金属材料的拉伸、压缩、弯曲、剪切试验，满足GB/T228-2002《金属材料室温拉伸试验方法》的要求。也可用于水泥、混凝土等非金属材料的抗压试验。增加特殊辅具后，可进行紧固件、钢丝绳、构件的力学性能试验，是质检部门、工程质量检测单位、大专院校及大型工矿企业理想的
检测仪器。
产品性能特点
该机采用油缸上置式结构，液压加荷，液压或手动夹持试样，操作方便。
测力计与试验机主机两部分各自独立，中间通过高压油管和导线连接起来，避免了试样断裂时所产生的强烈震动对测力计读数的影响，保证了读数的准确可靠。
试验力指示度盘采用封闭式结构，刻度清晰。
配有加荷速度指示器，使操作更加方便，具有0.4转/分、0.8转/分、2转/分三种速度。
自动描绘器装于测力计外壳的右上方，可根据试验的需要将变形放大2倍或4倍。
技术参数：
型号：MTS-WE-B度盘式液压试验机
试验力准确度：优于示值的±1%
描绘装置变形放大比：2：1或4：1
试验空间（mm）：
拉伸空间：550550550700
压缩空间：270270300750
圆试样夹持直径（mm）：ф6-ф22ф13-ф40ф13-ф40ф15-ф55
扁试样夹持厚度（mm）：0-150-150-300-40
扁试样夹持宽度（mm）：409070120
上下压盘尺寸（mm）：ф100ф130ф180230x230
弯曲试样支辊间距（mm）：30－60030―100030－100030―1000
活塞行程（mm）：250
供电电源：380V±10%,50Hz
工作环境：室温10℃～30℃，相对湿度≤80%
测力计：1070×810×1730
重量：
试验机操作步骤
加载前，测力指针应指在度盘上的“零”点，否则必须加以调整。调整时，先开动油泵，将活动台升起1cm左右，然后稍微移动摆杆上的平使摆杆保持
铅直位置，再转动水平齿杆使指针对准“零”点。所以，先升起活动台再调整零点的原因是由于上横梁、活动立柱和活动台等有相当大的重量，要有一定的油压才能将它们升起。但是这部分油压并未用来给试件加载，不反映到试件载荷的读数中去。
根据估计的载荷Fmax选择量程并装上相应的摆锤。所选量程应使Fmax在其40％～60％内为宜，再按步骤（1）校准“零”点。调好缓冲器的旋扭，使之与所选量程相同。
安装试件。压缩试件必须放置垫板，拉伸试件则须调整下夹头位置，使拉伸区间与试件长短相适应。但试件夹紧后，就不能调整下夹头了。
调整好自动绘图器的传动装置和笔纸等。
检查送油阀和回油阀门是否处于关闭位置，如不是则应关闭。
开动油泵电动机数分钟，检查运转是否正常。然后缓缓打开送油阀，用慢速加载。
试验完毕，立即停车取下试件。缓缓打开回油阀，使油液泄回油箱，于是活动台便回到原始位置。最后将一切机构复原，并清理机器。
注意事项
开车前和停车后，送油阀和回油阀一定要置于关闭位置，加载卸载和回油均应缓慢进行。加载时，要求指针匀速平稳地走，严防送油阀开得过大，测力指针走得太快，致使试件受到冲击作用。
机器运转时，操纵者不得离开且注意力要集中。以免发生安全事故。
拉伸试件夹住后，不得再调节下夹头的位置。
试验时不得触动摆锤，以免影响读数的准确。
在使用机器的过程中，如果听到异声或发生故障应立即停车，进行检查和修理。
售后服务
设备质保为三年，质保期内对非人为造成的各类零件损坏免费更换；
质保其外只收成本费；
并免费提供系统升级培训服务。
常年供应设备的易损件及耗品确保仪器能长期使用
