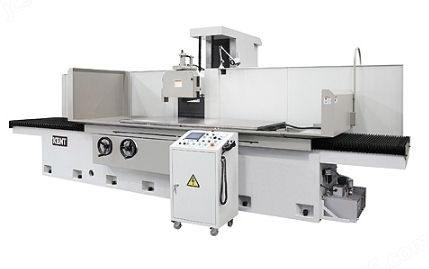

无锡新聚仁智能装备有限公司生产的全自动大水磨，型号：KGS-820WM，品牌：新聚仁，产地：江苏·无锡，厂商性质：生产商。
特性：
WM：三轴自动，上下进给采用日本三菱PLC控制系统及AC伺服马达控制，具有批量金属工件自动磨削的功能。
高刚性铸件体
铸件体经由工程仿真分析(cosmos)计算，立柱及机头采双层璧设计，具高抗弯与抗扭刚性。
全支撑之工作台硬轨结构
工作台采全支撑硬轨结构，搭配Turcite –B与手工铲刮保证工作台在负荷的情况下，减低阻尼系数，确保工作台之平稳运行与研削精度。
上下轴配置平衡配重系统
磨头上下安装机械式平衡配重，使磨头在整个上下进刀保持垂直，减少磨头倾斜，提高加工精度，延长使用寿命。
配备油冷却系统之油压系统
双缸驱动式，配合独立式油压系统之设计，使工作台具7-25m/min多段可调之速度与低震动之特性，搭配配液压油用油冷机，先行循环冷却回油之温度，随时供应正常温度之液压油至油压系统，保持机器研磨之精度，避免因油温过高而影响工作物之精度。
高精度之法兰式主轴
本公司之每一支主轴*由中国台湾建德本厂自行研发与制作，从外管之原料开始至组装(除进口轴承外)，在温控及无尘车间装配，决不外包，正因在这样严格的生产条件下，主轴受温度变化影响小，噪音低及无振动，能够提供多年的服务而不产生问题。 本机台并采用法兰式主轴之设计，搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后，安装于机头座上，保证主轴之偏转远低于 0.002mm.。
自动润滑系统
采循自动润滑装置，各传动螺杆和滑动面均得到之润滑，润滑系统配有自我检测功能，当油罐内液位降低到设定位置时，液位开关发出警报。
PLC电气控制系统
LCD触控屏幕，软键式面板，各项研磨条件设定一目了然，触控屏设置多样磨削方式，操作简单、方便。易学易懂，无需经过专业的培训，其参数以闪存(Flash RAM)方式记忆储存,没有停电遗失数据的问题。
简易图型化操作设定
自动磨削可设置粗磨、半精磨、精磨、光磨，可直接输入各种磨削方式的进给量，进给次数，及光磨次数;输入总磨削量，粗磨增量，精磨量及精磨增量，无火花行程，砂轮主轴后退距离。循环结束后，工作台停止，可根据操作人员的习惯，将主轴和冷却装置设定为继续或停止运行。
防溅大墙板
机台后方可加装防溅大墙板，可有效遮挡研磨水和铁屑飞溅到机器后方，不仅可维持机器之清洁度，甚至避免研磨液喷进机器之滑轨，确保机器之寿命和精度。
参数
項目單 位KGS-820WM
能力工件台面尺寸(長x寬)mm2000x800
工件台大移動量左右mm2250
前後mm885
工作台面至主軸中心大距離mm900
工作台大承載重量(含磁盤)Kgs2300
工作台及前後進給工作台T 型槽mmxN18x3
工作台速度M/min10–25
前後手輪進刀一格mm0.01
一圈mm2
前後自動進給量mm2–20
前後快速量50 Hzmm/min1250
上下進給上下MPG手輪进给量一格mm0.001/0.01
一圈mm0.1/1
上下自動进给量mm0.001–0.02
上下快速移动量mm/min300
砂輪主軸砂輪尺寸(外徑x厚度 x內徑)mm500x20-50x127
主軸轉速50 Hzrpm950
60 Hzrpm1150
馬達主軸馬達hp15
前後馬達hp油壓
上下馬達W1000(AC Servo)
油壓馬達hp10
沖水馬達hp1/4
尺寸重量機器高度mm.2850
佔地面積(長x寬)mm.6000x3360
機器重量(淨重/毛重)Kgs.15500/17500
