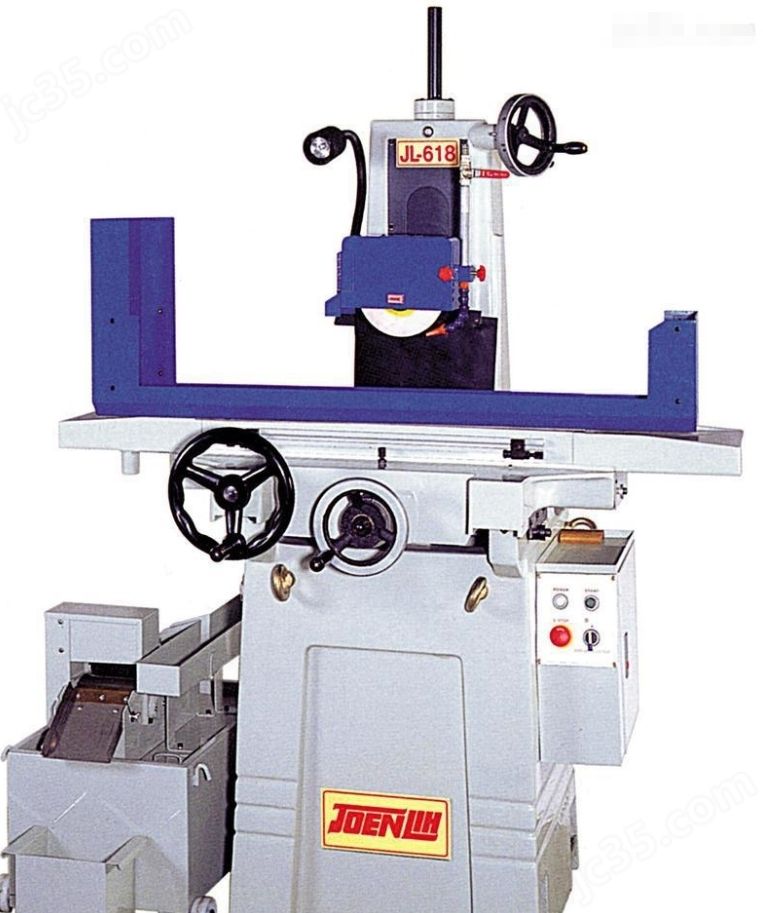

无锡新聚仁智能装备有限公司生产的准力平面磨床，型号：JL-618，品牌：新聚仁，产地：江苏·无锡，厂商性质：生产商。
YSD520AH磨床结构特点
1.中国台湾准力磨床砂轮主轴：
高精度弹筒式主轴，采用超精密P4轴承，在恒温以状况预压装配，采用CNC主轴高级油脂，不需另外加油永远润滑，且温升小，防水防尘性佳，又主轴与马达V3级直结式.可减少机械传动误差。
2.中国台湾准力磨床螺杆：
准力磨床螺杆经热处理硬化再经研磨加工，确保这些金属铸件能有更长使用寿命和精度.
3.中国台湾准力磨床稳重、刚性强的结构设计：
准力磨床底座，鞍座.工作台.立柱.主轴座等主要铸件采用米汉纳高级铸铁，经弛力退火处理消除内应力，刚性强，不变形并保持稳定之精度。
4.中国台湾准力磨床工作台：
准力磨床鞍座滑轨双V设计，滑动面、低磨擦、耐磨耗之采用Turcife耐磨片，经精密刮花作业处理，确保精度及耐久性.
中国台湾准力自动磨床特点：可无段变速快速移动，无振动.油压系统温升底，运动顺畅平滑.采用近接开关控制，无噪音.极限开关双重保护.
中国台湾准力磨床ATD微电脑系列特点：
全新微电脑控制器及完整的各种研磨功能.单一步进马达控制垂直升降.垂直轴速度可调.多种砂轮回升定寸选择功能.多种单步进几量选择功能.自动研磨分粗/精/零研磨进行.工作台自动停止位置选择功能.深槽切割延迟进刀功能.450mm自动进刀功能.
中国台湾准力磨床CNC系列磨床特点：
前后及上下驱动使用滚珠螺杆配合伺服马达驱动，精确定位及缓进研磨.0.0001mm寸动设定.起始点回归/单节程序/自动停止/速度调整/砂轮直径补正功能
产品参数
机械规格项目JL-614/614MJL-618/618MJL-618SA\2A618\3A618\618ATD\618CNCJL-818\818SA\2A818\3A818\818ATD\818CNCJL-3060AH\3060ATD\3060CNC
加工能力工作台面积150ⅹ365mm150ⅹ465mm150ⅹ465mm200ⅹ465mm300ⅹ648mm
工作台大行程175ⅹ382mm175ⅹ472mm175ⅹ472mm205ⅹ472mm380ⅹ680mm
大研磨面积150ⅹ350mm150ⅹ450mm150ⅹ450mm200ⅹ450mm300ⅹ600mm
工作台至主轴中心大距离400mm400 mm/450mm600mm
左右进给工作台移动速度(无段)––3～25mm/min3～25mm/min
前后进给自动进给––0.1mm～5mm(2A)0.1mm～5.5mm
快速进给––(2A)1300mm/min(60Hz)
1100mm/min(50Hz)1400mm/min(60Hz)
1400mm/min(50Hz)
手轮1rev(每转)
1gra(每刻度)5mm
0.02mm
微调进给1rev(每转)
1gra(每刻度)0.1mm(特殊配件)
0.002mm
上下进给快速进给60Hz
50Hz––(3A)180mm/min(60Hz)
150mm/min(50Hz)AH420mm/min(60Hz)
ATD280mm/min(50Hz)
手轮1rev(每转)
1gra(每刻度)1mm
0.005mm2mm
0.01mm
微调进给1rev(每转)
1gra(每刻度)614/618M 0.02mm
0.001mm
自动进给––0.001mm/P,P.S(ATD)
砂轮主轴转速60Hz/50Hz3500/2900R,P.M1750/1450 R,P.M
砂轮尺寸180*13*31.75mm355*37.5*127mm
马达主轴马达1.5HPⅹ2P2HPⅹ2P5HPⅹ4P
油压马达––1HPⅹ6P2HPⅹ6P
前后马达––5RK-40A-S(2A,3A)
(ATD:DC10SP)1/5HPⅹ6P
升降马达––5RK-4A-S(3A)
ATD:103-815-25RK-90A-S(AH)
PK299-01A(ATD)
冷邓泵浦1/8HP
噪音值噪音值Below 78Db(A)
重量机器净重570kgs690kgs750kgs850kgs2000kgs
装箱毛重670kgs790kgs900kgs1000kgs2300kgs
尺寸机器作业空间1500*1500mm1800*1100mm1950*1200mm2600*2505mm
装箱尺寸(长*宽*高)cm134*104*210140*104*210200*106*210
224*133*210 ATD224*196*210
