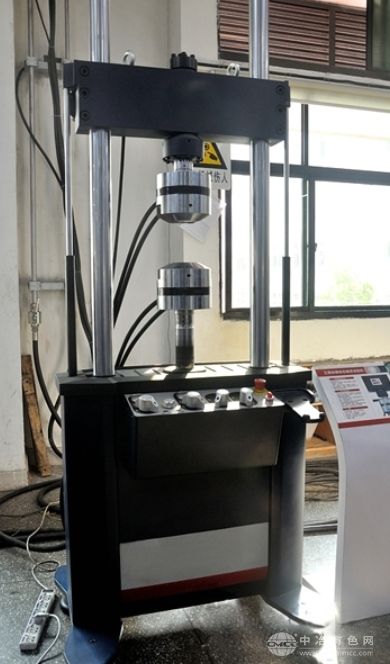

动静疲劳试验机
动静疲劳试验机主要用于测试各种金属非金属、
复合材料以及零部件的动静态力学性能实验，可以进行拉伸、压缩、动态高周疲劳、程控疲劳、低周疲劳、断裂力学以及静态的恒变形速率、恒负荷速率和各种常规的力学-生能试验。配上相应附件可以进行疲劳裂纹扩展、模拟实际工况、以及高低温力学性能等试验。
MTSPWS系列动静疲劳试验机是航天、航空、冶金、交通、科研院所和大专院校等各行业进行动态试验的理想设备
功能特点
主机采用立柱门式加载机架。
采用MTSDW数字式控制系统。
轮辐式负荷传感器具有刚度大 线性度好提高试验机长时工作的可靠。
作动器安装形式有上置或下置式，满足不同实验需要。
MTSDW型控制器是内置式全数字动态控制器采用了当今控制器领域，的数字信号处理器（DSP）技术，命令信号，控制信号全由高速DSP数字运算产生 ，提高了系统的可靠性和重复性。信号测量部分关键器件全部采用美国AD公司高性能模拟器件设计而成。DSP和工控计算机通过PCI总线结合整个系统外观简洁大方，可以说是控制领域个成功的。
数字处理器件采用Ti公司32位DSP,工作主频1 50MIPS．实现高速实时控制。
接口采用PCI总线技术验应用程序通过WIND0WS设备驱动程序实现计算机高速中断并与控制卡进行实时同步通讯，保障数据与控制命令实时传输。
闭环控制速率5Khz。位移、负荷、变形三通道采样速度各5000次／秒。（可以根据特殊应用提高至10000次/秒）
采用PIDF控制算法控制参数：P .I .D.F（比例.积分.微分.前馈）数字调节。
控制幅度补偿：具有幅度补和前馈控制以补偿幅度和相位。
位移、负荷 变形三种控制方式 ，并且在液压源开启情况下 ，三种控制方式相互之间进行平稳切换。位移、负荷变形具有限位保护功能。
测量精度高。采用1 6位高速转换器，信号调节器具有低温漂、低噪音、线形好等优点保障了系统测量精度与测量稳定性。具有自动调零，标定，多点线性修正功能．
有多种试验波形供选择，包括正弦波、三角波、矩齿波、方波组合波形和外部输入波形等多种测试波形供用户选择。
动静疲劳试验机厂家型号MTSPWS-5MTSPWS-10MTSPWS-20MTSPWS-50MTSPWS-100MTSPWS-300MTSPWS-500MTSPWS-750MTSPWS-1000MTSPWS-3000MTSPWS-5000
静态试验力(kN)±5±10±20±50±100±300±500±750±1000±3000±5000
动态试验力(kN)±5±10±20±50±100±300±500±750±1000±3000±5000
试验力准确度± 1.0%或±0.5%（测量范围：±2%-99%FS）
振幅(mm)根据用户要求定制
位移准确度±0.5%FS
可选试验附具
种类机械式，可订制
标准可选配置：液压强迫夹持夹头；可订制各类附具。
频率范围(Hz) 0.001-100HZ
试验波形正弦波、三角波、方波、斜波等。可选：文件波、随机波、等
立柱间距(mm)500500600600600700四柱结构，根据客户要求定制
试验空间(mm)600600600600600700四柱结构，根据客户要求定制
可选泵站范围40L/min63L/min 90L/min110L/min 140L/min
主机重量(约)(kg)170019002000230028003200
