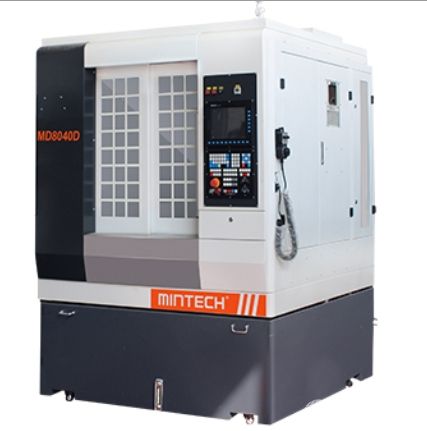

产品名称：MD8040双主轴精密加工中心
工作电压：AC380V / 50HZ / 3PH
可加工尺寸：800mm*400mm*165mm(双主轴时400mm*400mm*165mm)
横梁到工作台面距离：215mm
Z轴行程：215mm
最大加工速度：20m/min
产品特点：
性能优势： 主机座为整体花岗岩，装配研磨级高精度传动件，加工精度及光洁度较高
适应板材： 亚克力、各种塑胶材料、电子绝缘材料、电木板、铜铝板等
行业应用： 亚克力制品、广告制作、工装治具、工程塑料、精品铝加工行业等
机械规格：
型号：MD8040
工作电压：AC380V / 50HZ / 3PH
可加工尺寸：800mm * 400mm * 165mm(双主轴时400mm * 400mm *165mm)
主轴鼻端到工作台面距离：215mm
Z轴行程：215mm
最大加工速度：20m/min
最大空移速度：30m/min
重复定位精度：+ / - 0.006mm
驱动方式：X、Y、Z轴采用高精度滚珠丝杆传动。
配置说明：
控制系统：
1、控制系统采用维宏NK300总线数控系统
2、刀具补偿功能。支持刀具半径补偿和长度补偿通过手动和自动两种模式测量，易懂的人机交互界面，让用户减少了刀具补偿值的换算。对于使用刀具长度补偿的用户，避免了很多不必要的换算。
切削主轴：
1、主轴电机：3.7KW 电主轴
2、主轴转速：40000 RPM
3、主轴锥孔：ISO 20
4、冷却方式：油冷
工作台面：
1、铸铝T型槽台面。
2、可选配真空吸附平台
排式刀库：
1、采用4刀位排式刀库
设备参数：
NO.项 目内 容规 格 型 号
1加工范围X轴加工范围800mm装配双主轴，加工范围400mm
Y轴加工范围400mm
Z轴加工范围165mm
双主轴中心距400mm
2机床参数指标X、Y、Z轴运动定位精度0.008mm/300mm
X、Y、Z重复定位精度0.006mm
最大空移速度30m/min
最大加工速度20m/min
机床总重量约2000KG
外形尺寸1800×1700×2020mm
机床供电要求AC380V/50HZ/3PH 12KW
机床供气要求0.52MPa
3机床主购件花岗岩(大理石)精密加工
4工作台铸铝工作台T型槽800mm×500mm
工作台载重量100KG
5数控系统维宏NK300 总线
6换刀系统排式刀库4刀位，双刀库、放置在工作台
换刀速度8秒
7对刀系统对刀仪自动
8润滑系统供油泵自动
9给排水系统独立水泵及水箱
10过滤系统真空过滤组+压缩空气过滤
11驱动电机X、Y、Z轴维宏总线配套交流伺服
12电主轴主轴冷却油冷，双主轴
主轴转速40000RPM
主轴功率3.7KW
主轴锥孔ISO 20
主轴动平衡等级G2.5
变频器4KW
13导轨X、Y、Z轨导轨方形导轨，THK(日本)
14传动X、Y、Z轴传动滚珠丝杆THK(日本)
